Separatory z magnesami zewnętrznymi / Latarnie magnetyczne ML
Separator z magnesami zewnętrznymi ML jest używany do wychwytywania metalowych nieczystości z materiału z gorszymi właściwościami sypkimi (zboża, mąka, materiały proszkowe, trociny itp. by mogły zablokować i zatkać klasyczne magnetyczne separatory rusztowe).
Dlaczego płytowe separatory magnetyczne SOLLAU?
Pobierz PDF
(Rozmiar 640 kB)

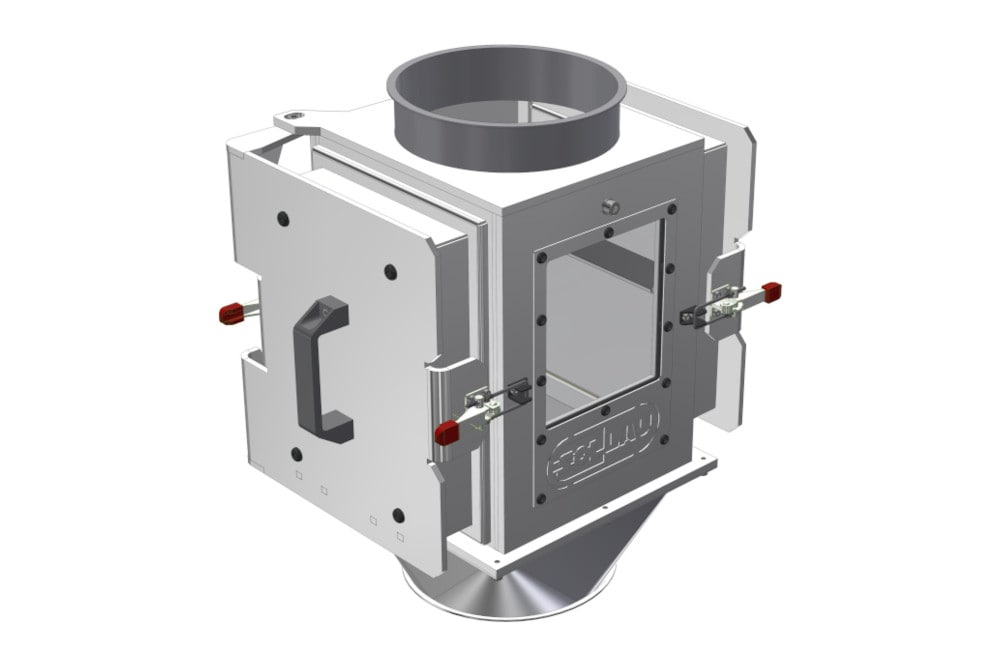

Konstrukcja separatora płytowego
Ciało separatora składa się ze spawanej szafy nierdzewnej, która po podłączeniu staje się integralną częścią systemu rurociągowego. Na wejściu do ciała separatora znajduje się do stożek uderzeniowy, który kieruje przepływem materiału wprost do płyt magnetycznych (umieszczonych – w zależności od modelu separatora – albo na wewnętrznych stronach drzwiczek latarni lub środkowej części separatora) i zapewnia osiągnięcie maksymalnej efektywności procesu separacji.

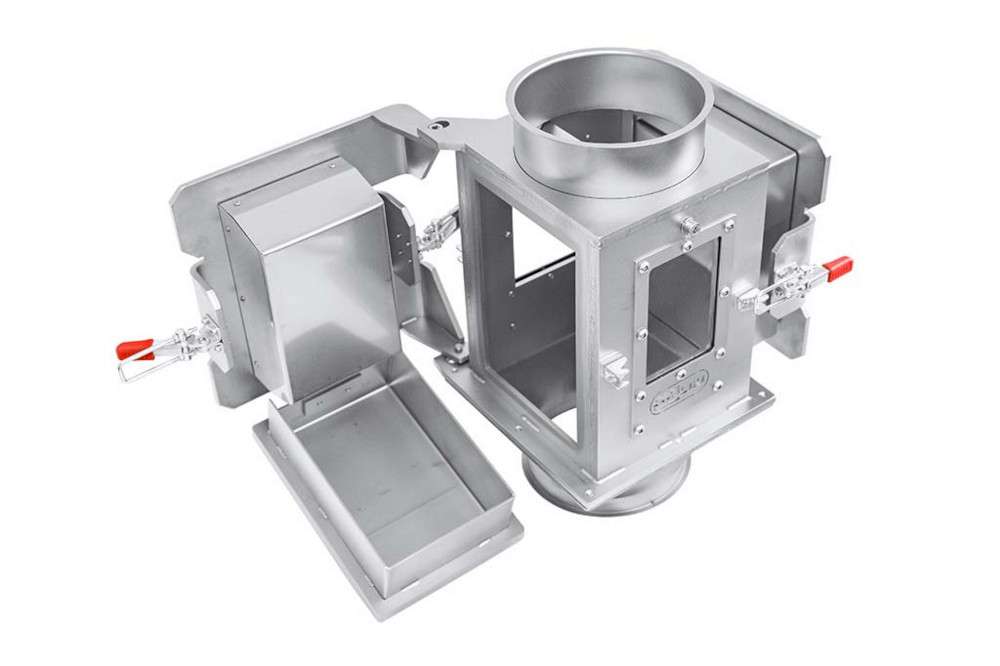

Jak czyścić separator płytowy?

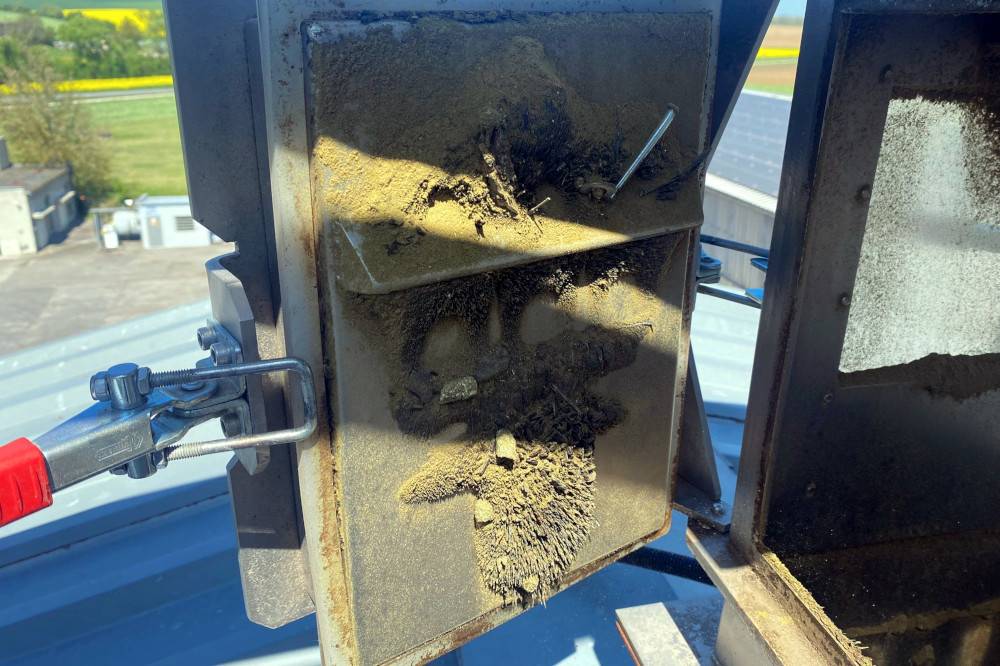

Latarnię magnetyczną można bardzo łatwo i lekko wyczyścić a więc nie ma koniecznej potrzeby ręcznego usuwania cząstek ferromagnetycznych. Na życzenie jesteśmy zdolni wyprodukować także latarnię z automatycznym oczyszczaniem. Wziernik po bokach latarni magnetycznej umożliwia optyczną kontrolę stopnia zamulenia płyt magnetycznych. Latarnia magnetyczna jest standardowo dostarczana z magnesami ferrytowymi, na życzenie można ją wyposażyć silnymi neodymowymi magnesami NdFeB.
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na wymiar
4. Zainstalujemy
5. Uruchomimy i wyszkolimy
6. Zapewnimy autoryzowany serwis
Garantujemy vykonanie testu w ciagu 3 dni!
Nasz test idealnie spelni Twoje oczekiwania!
Przetestujemy Twój material na naszych separatorach magnetycznych BEZPLATNIE!
Do jakiego rurociągu podłączy się separator?
Latarnię magnetyczną zwykle produkujemy w średnicach połączeniowych, jednak rozmiary połączeniowe i sposób połączenia systemu rurociągowego (standardowy kołnierz, kołnierz Jacob) możemy dostosować do potrzeb klienta.
SOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!
Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie PED 2014 / 68 / EU
Certyfikat zgodnie z EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 aż 5, EN 13445 – 1 aż 5

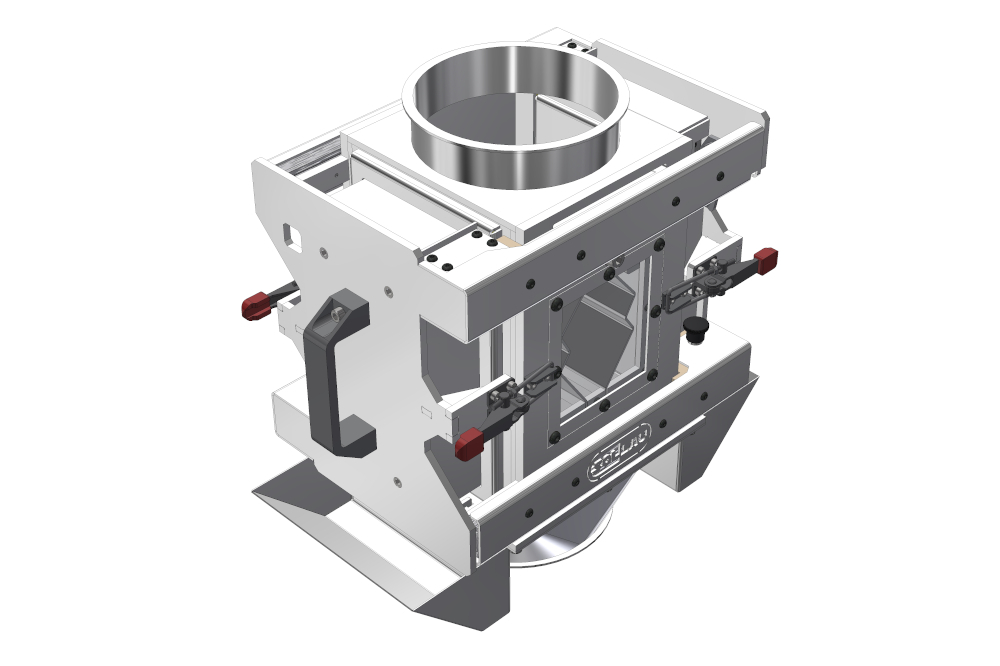

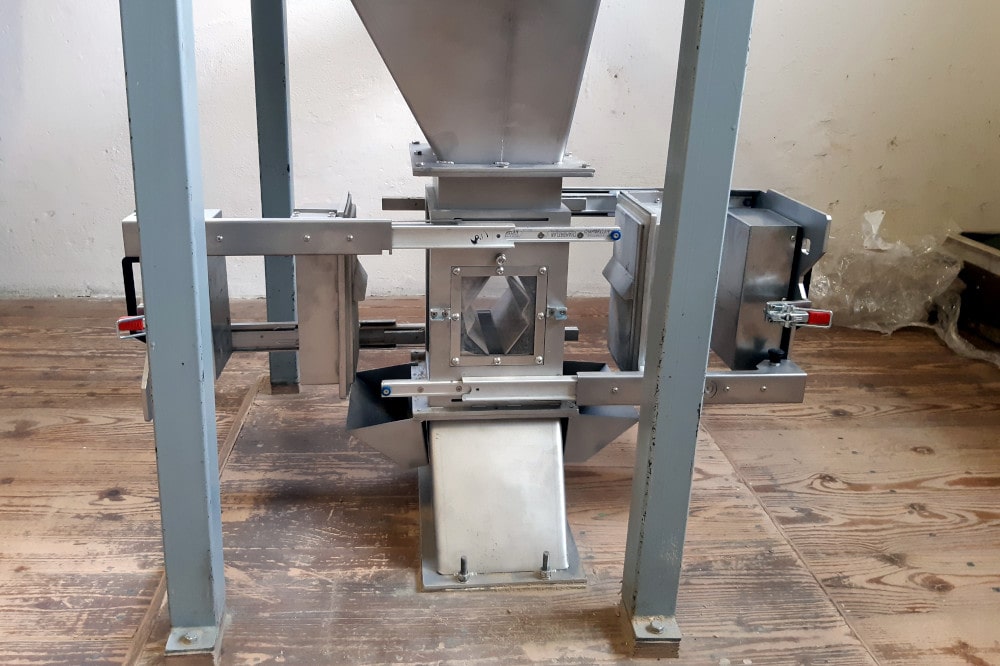

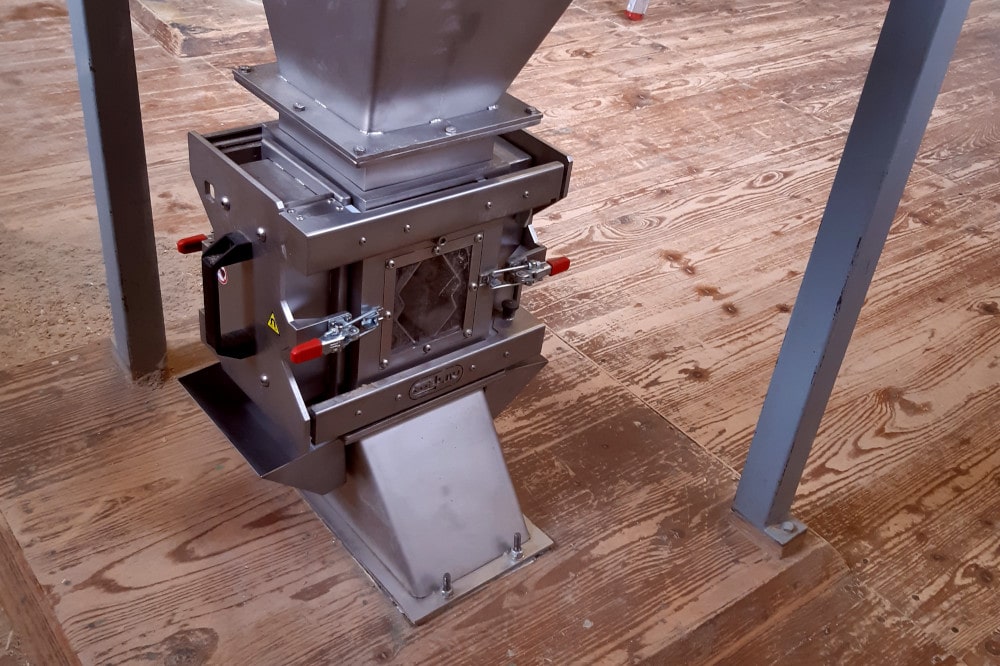

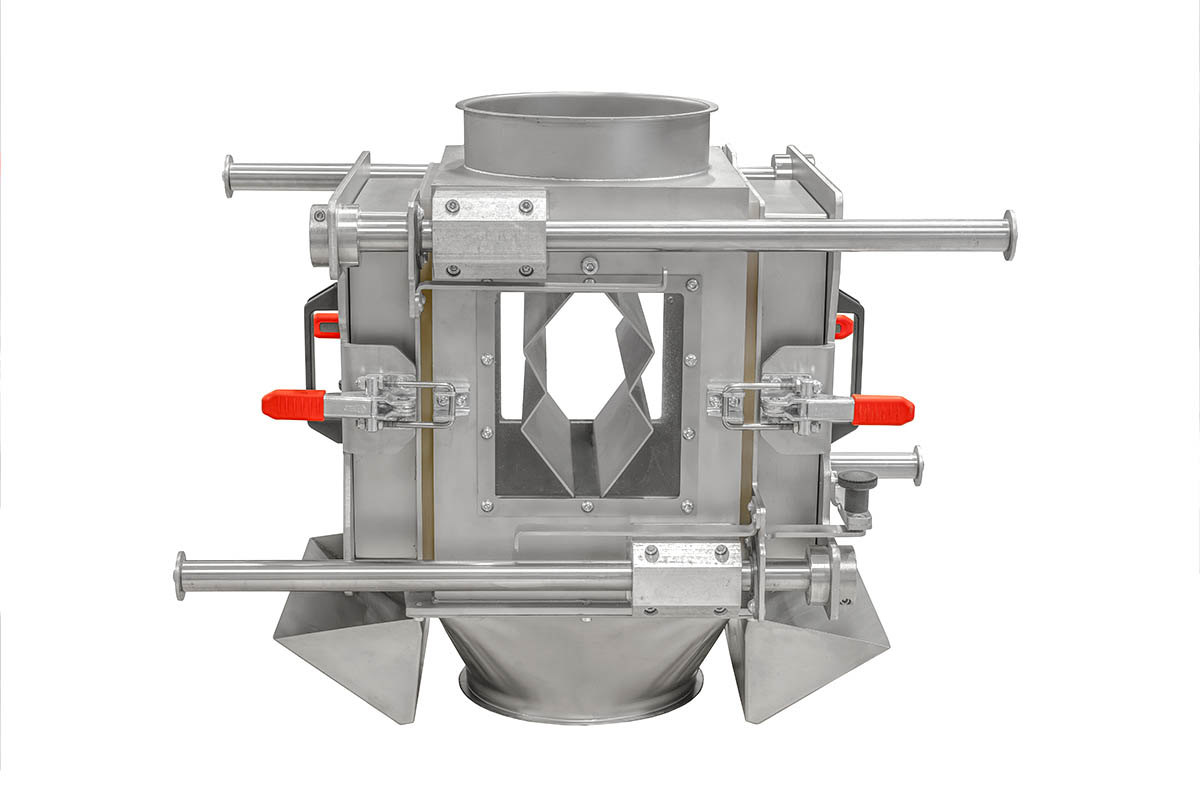

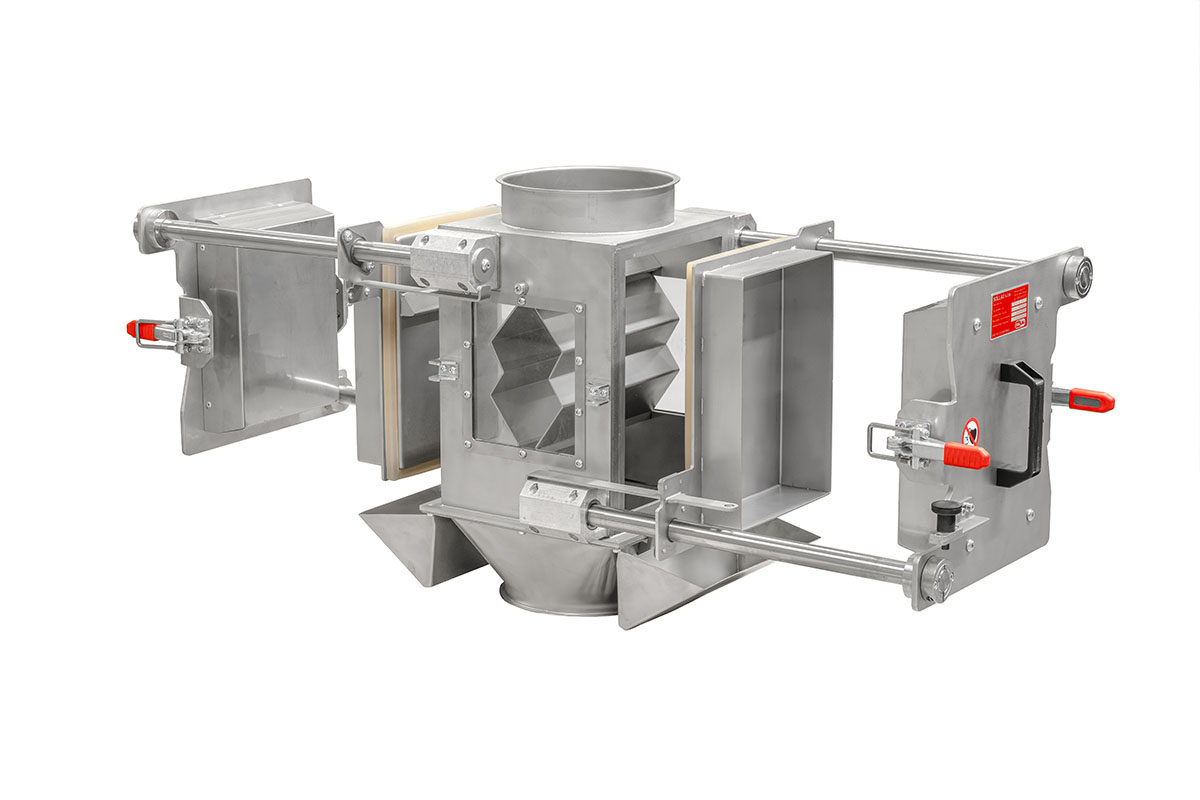

ML-LUX
- Magnetyczne drzwi biegowe (= maksymalny komfort podczas czyszczenia)
- Specjalny profil rozprowadzania do powtarzanego naprowadzania przepływu materiału na drzwi magnetyczne

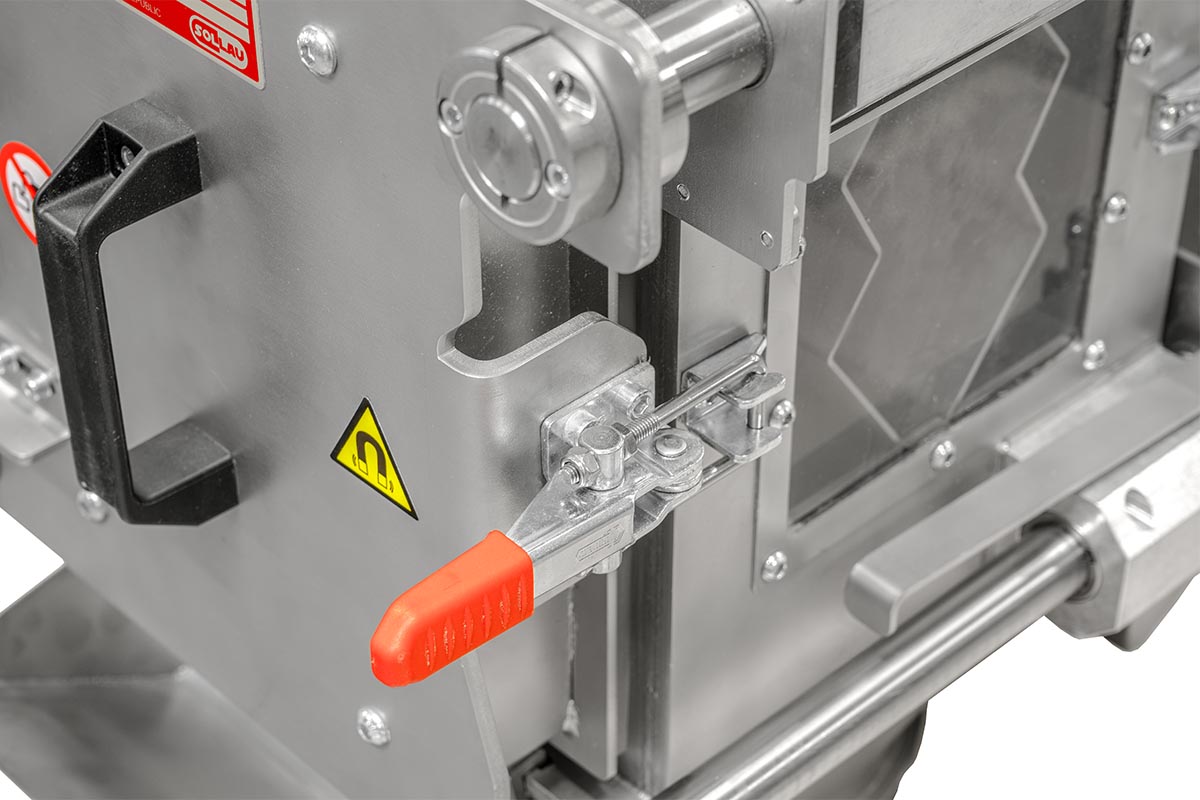

- Zamek bezpieczeństwa
- Przezroczyste okienko kontrolne
- Pojemnik zdejmowany na nieczystości Fe
- System łatwego czyszczenia

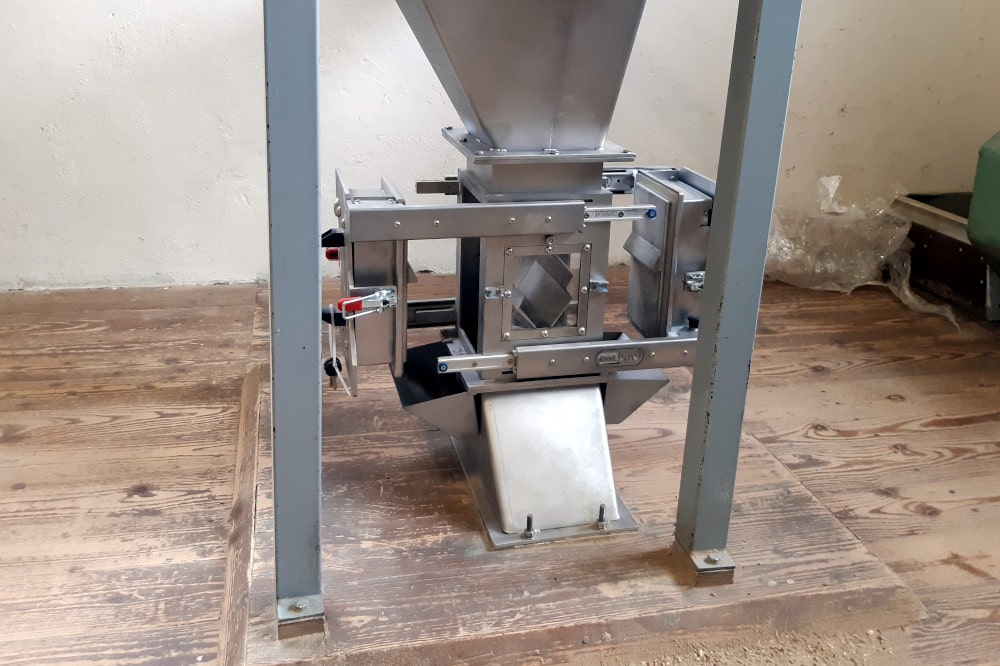

To premiowy produkt firmy SOLLAU w dziedzinie latarni magnetycznych. Od podobnych produktów konkurencyjnych odróżnia się kilkoma wyjątkowymi rozwiązaniami technicznymi:

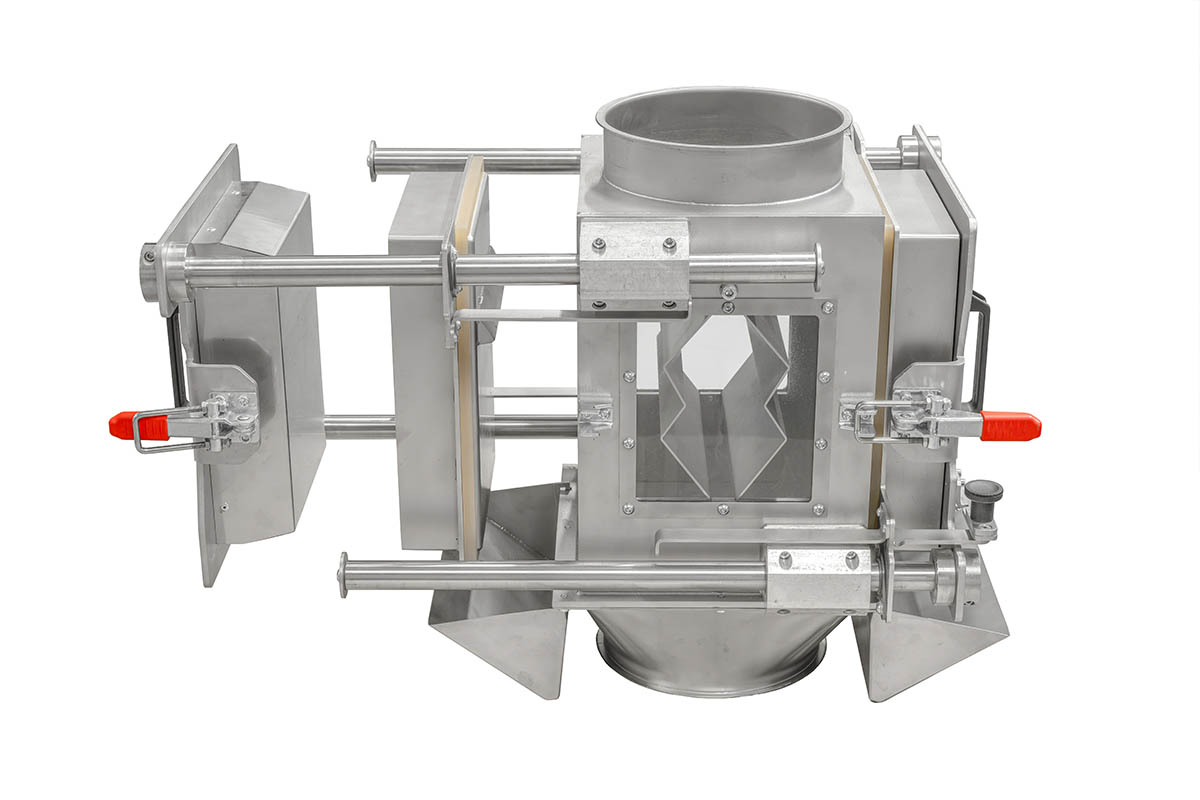

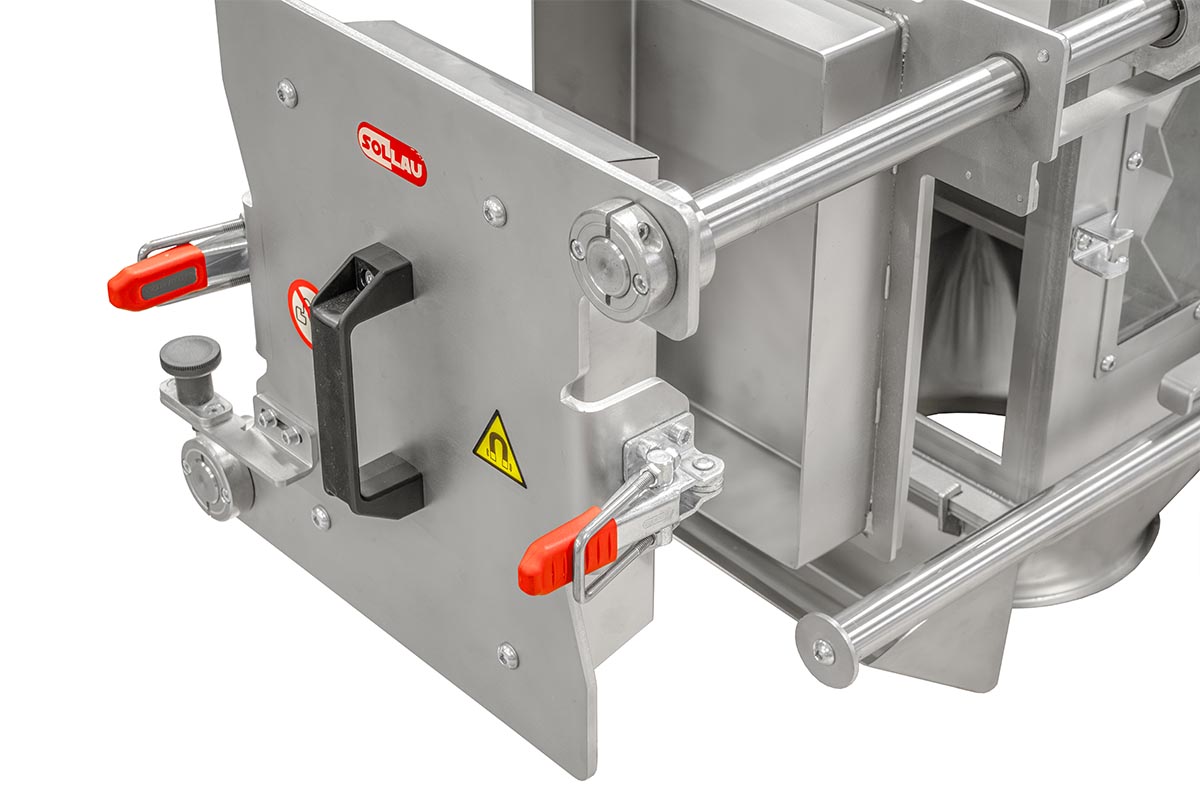

- drzwi magnetyczne zostały umieszczone na posuwach, co bardzo ułatwia czyszczenie s jsou separatora (nawet pomimo znacznej masy rdzeni magnetycznych – zwłaszcza dla latarnio magnetycznych z wielkimi średnicami – z rdzeniami mogą nawet łatwo manipulować kobiety)

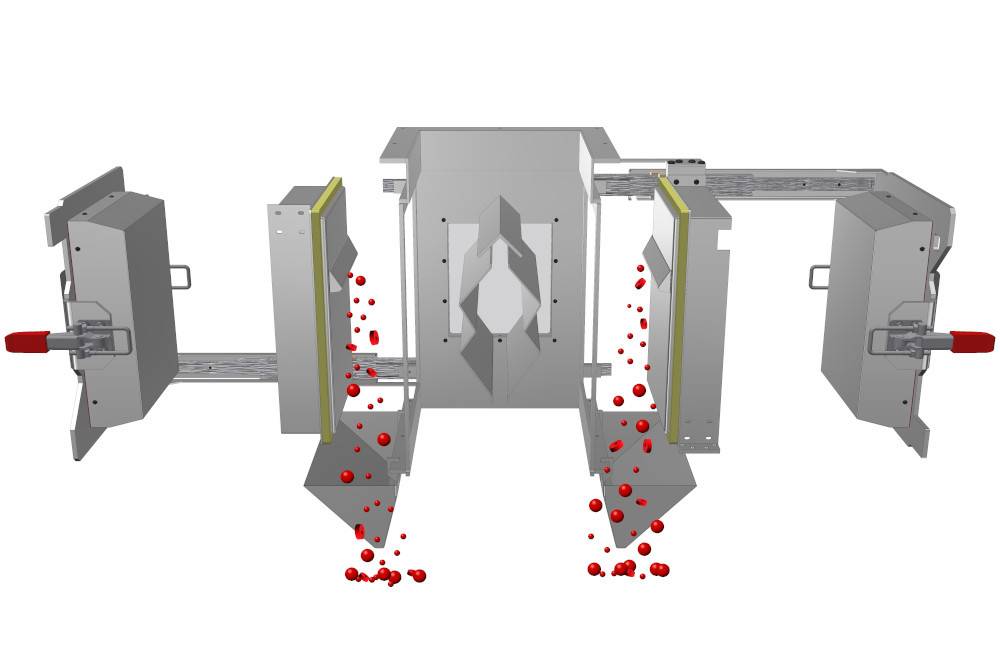

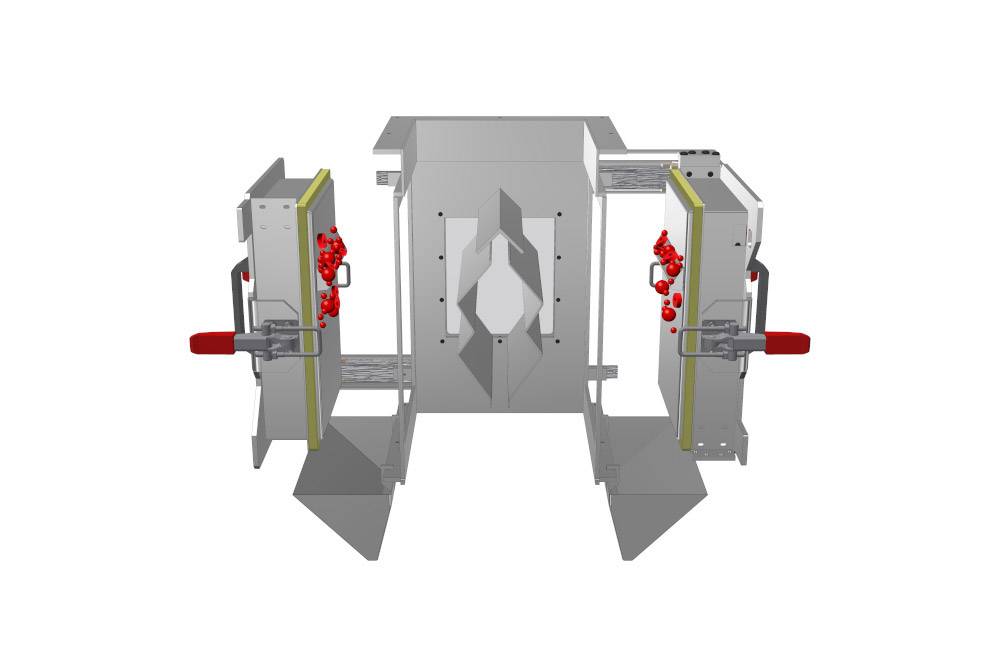

- separator jest oczyszczany dwupozycyjnie – komplet drzwiowy wysunie się jako pierwszy na posuwach do pozycji pierwszej i potem rdzenie magnetyczne zostaną oddalone do dalszej pozycji, co prowadzi do automatycznego odpadnięcia cząstek ferromagnetycznych, nagromadzonych na powierzchni zewnętrznych nierdzewnych płyt pokrywających.
- pod drzwiami magnetycznymi znajdują się pojemniki, do których podczas czyszczenia separatora komfortowo wychwytywany jest odseparowany materiał ferromagnetyczny

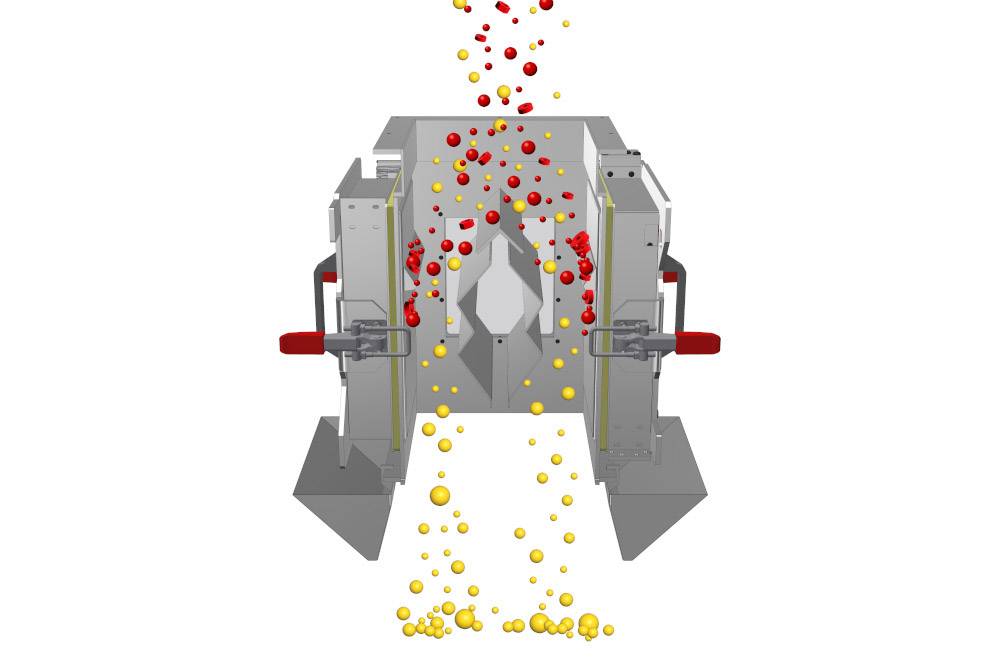

- w celu osiągnięcia maksymalnej wydajności separacji magnetycznej ten produkt został wyposażony oprócz standardowego składanego dachu także w specjalny graniastosłup rozsuwany, który jest wkładany do środka separatora i wielokrotnie prowadzi materiał do płyt magnetycznych. W przypadku słabo przepuszczających materiałów lub wymogów dotyczących wysokiej zdolności produkcyjnej graniastosłup rozsuwany można z urządzenia szybko i bezproblemowo wyciągnąć.
Tuto lucernu můžeme nabídnout též ve verzi s automatickým čištěním.
Wersja ferrytowa
| Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML LUX 100 F | 10 | 100 | pokaż PDF |
| ML LUX 125 F | 30 | 125 | pokaż PDF |
| ML LUX 150 F | 30 | 150 | pokaż PDF |
| ML LUX 200 F | 75 | 200 | pokaż PDF |
| ML LUX 250 F | 100 | 250 | pokaż PDF |
| ML LUX 300 F | 150 | 300 | pokaż PDF |
Wersja neodymowa
| Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML LUX 100 N | 10 | 100 | pokaż PDF |
| ML LUX 120 N | 30 | 120 | pokaż PDF |
| ML LUX 150 N | 30 | 150 | pokaż PDF |
| ML LUX 200 N | 75 | 200 | pokaż PDF |
| ML LUX 250 N | 100 | 250 | pokaż PDF |
| ML LUX 300 N | 150 | 300 | pokaż PDF |

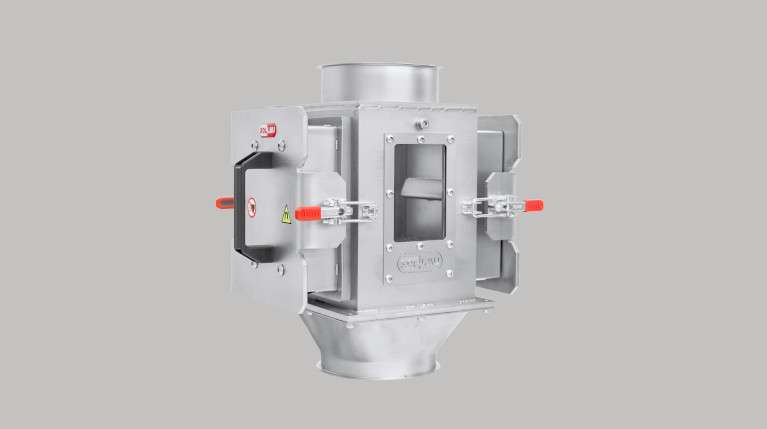

ML
- Łatwa obsługa i czyszczenie
- Przezroczyste okienko kontrolne
- System łatwego czyszczenia
- Wypożyczanie separatora

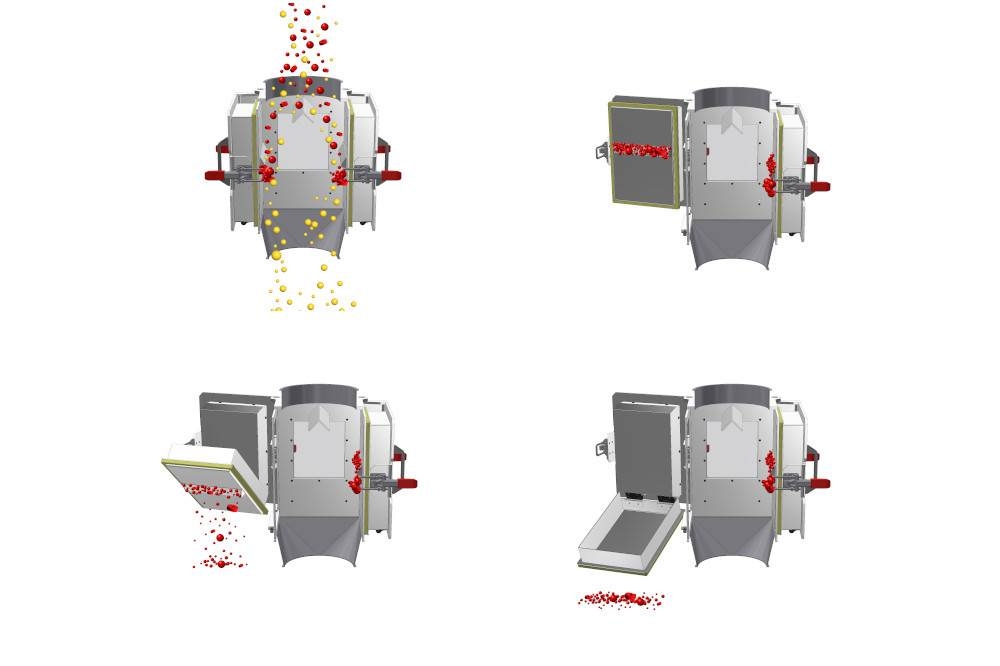

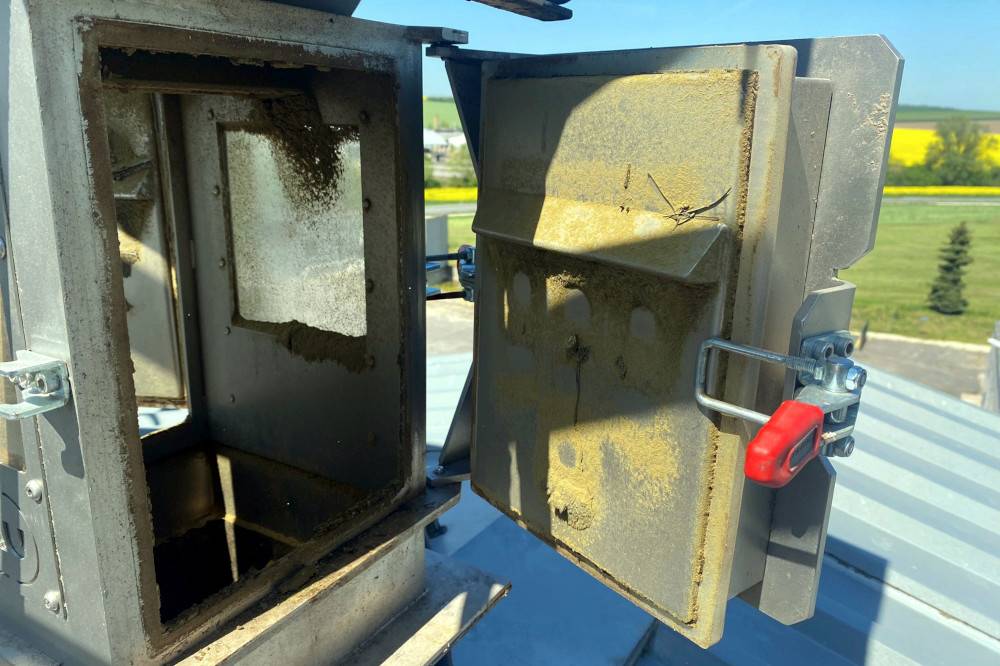

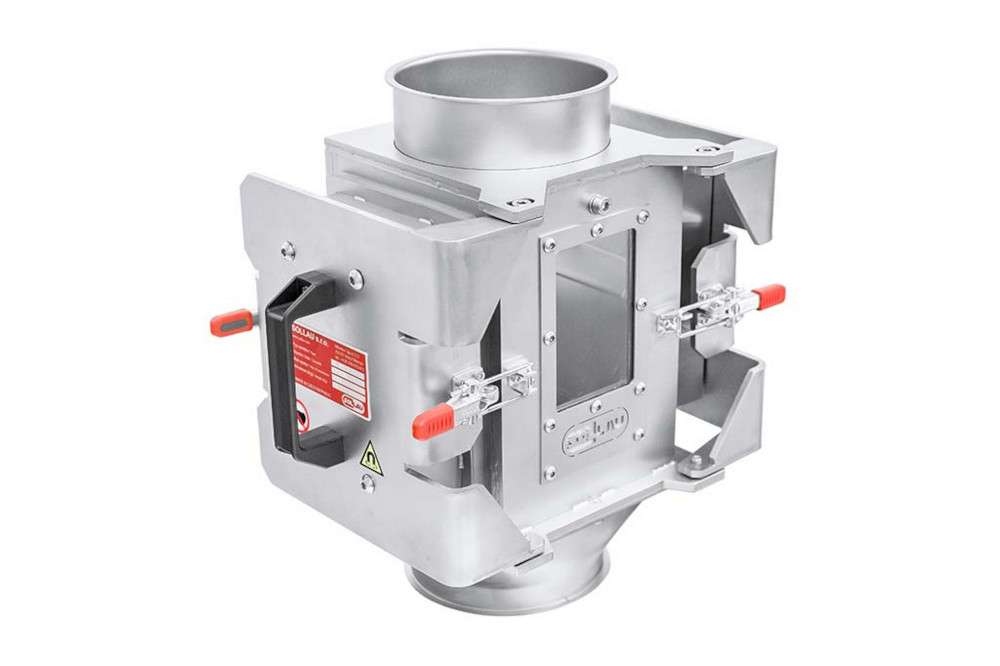

Na tym separatorze sprawdzonej konstrukcji standardowej na stronach wewnętrznym drzwi umieszczono ferrytowe lub neodymowe rzdenie magnetyczne (chronione za pomocą płytek pokrywających ze stali nierdzewnej), która w kombinacji z dachem rozkładanym zapewniają wysoką skuteczność separacji magnetycznej.

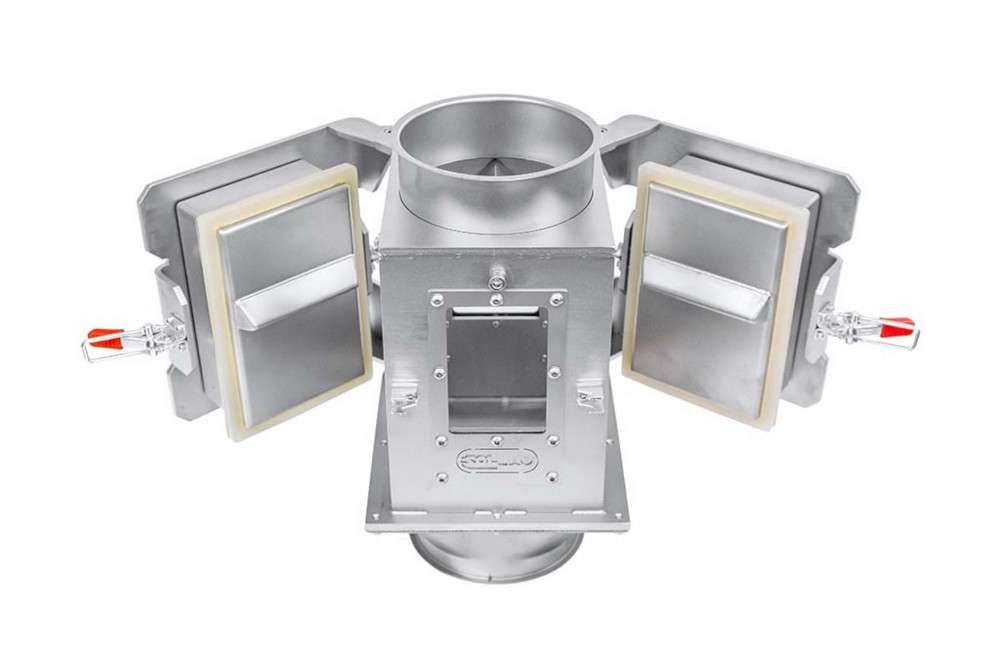

Podczas czyszczenia separatora płytki pokrywające ze stali nierdzewnej odchylą się od powierzchni magnesów i wykryte zanieczyszczenia ferromagnetycne kontaminanty samowolnie odpadną. W celu zapewnienia stałej kontroli wzrokowej procesu separacyjnego urządzenie zostało wyposażone wielkimi obustronnymi wziernikami.
Wersja ferrytowa
| Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML 100 F | 10 | 100 | pokaż PDF |
| ML 120 F | 30 | 120 | pokaż PDF |
| ML 150 F | 30 | 150 | pokaż PDF |
| ML 200 F | 75 | 200 | pokaż PDF |
| ML 250 F | 100 | 250 | pokaż PDF |
| ML 300 F | 150 | 300 | pokaż PDF |
Niektóre produkty z tej linii modeli są dostępne do natychmiastowego zakupu. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności, skontaktuj się z naszym sprzedawcą.
Wersja neodymowa
| Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML 100 N | 10 | 100 | pokaż PDF |
| ML 120 N | 30 | 125 | pokaż PDF |
| ML 150 N | 30 | 150 | pokaż PDF |
| ML 200 N | 75 | 200 | pokaż PDF |
| ML 250 N | 100 | 250 | pokaż PDF |
| ML 300 N | 150 | 300 | pokaż PDF |
Niektóre produkty z tej linii modeli są dostępne do natychmiastowego zakupu. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności, skontaktuj się z naszym sprzedawcą.

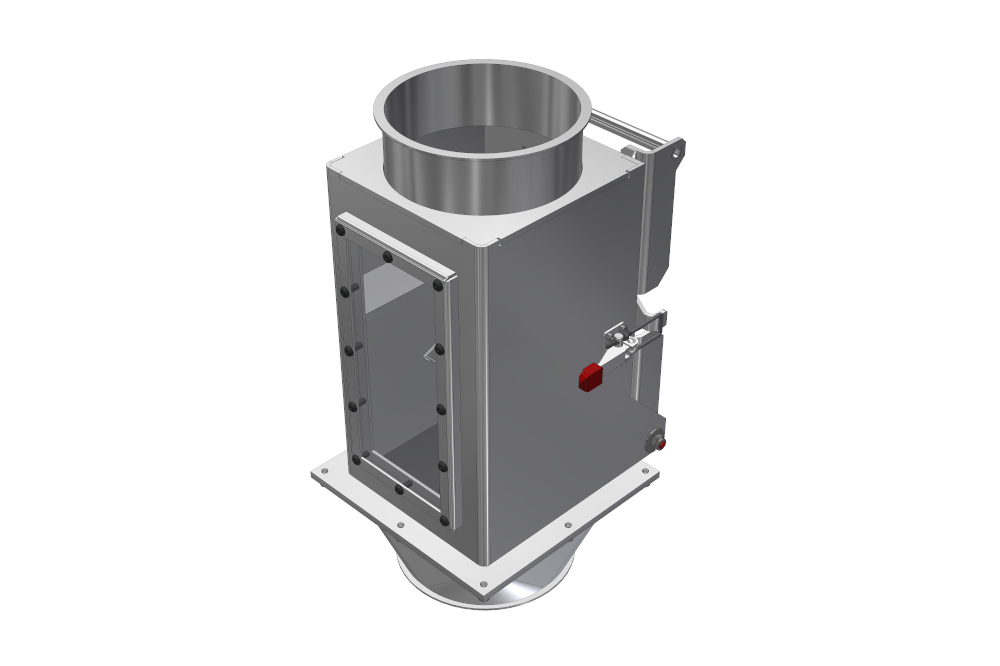

ML EKO
- Atrakcyjny stosunek cena/wydajność
- Przezroczyste okienko kontrolne
- Rdzeń magnetyczny umieszczony w środku separatora (wprost w przepływie materiału)

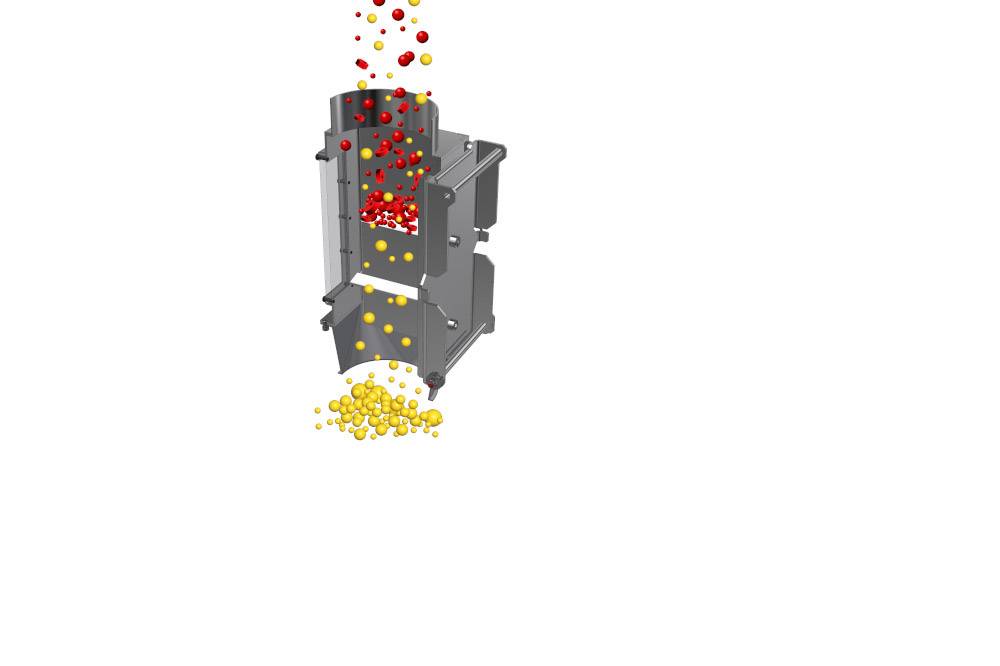

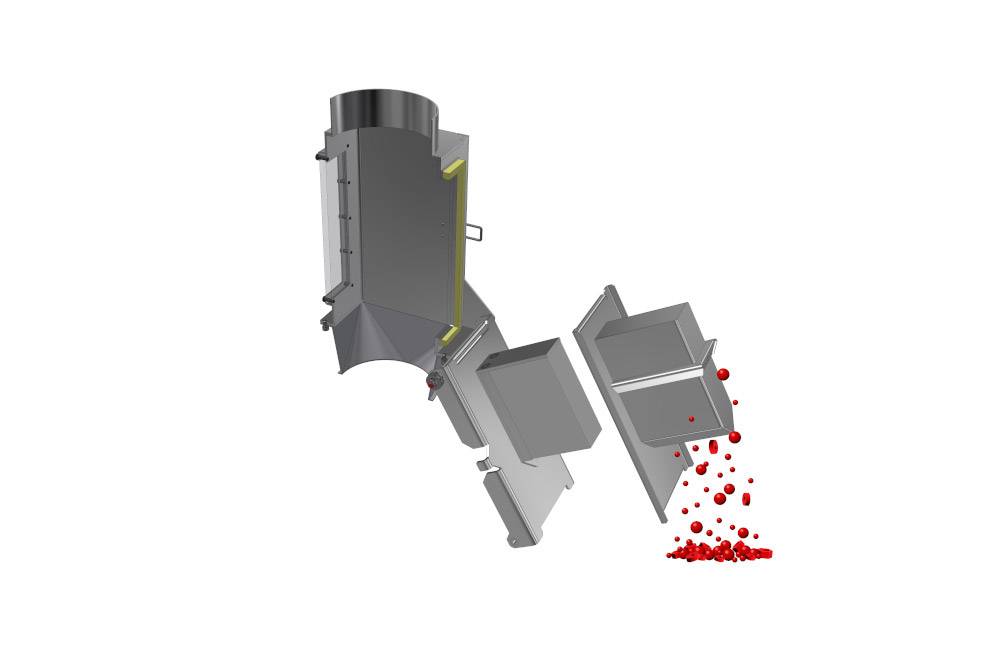

Chodzi o ekonomiczną, ale jednocześnie w pełni funkcjonalny odpowiednik magnetycznego separatora płytowego. Główna różnica – w porównaniu z zwykłymi separatorami płytowymi – polega na tym, że rdzeń magnetyczny (pokryty oslona ze stali nierdzewnej) w kształcie klina zostało umieszczone w środku rozdzielacza (znajduje się bezpośrednio w przepływie materiału).

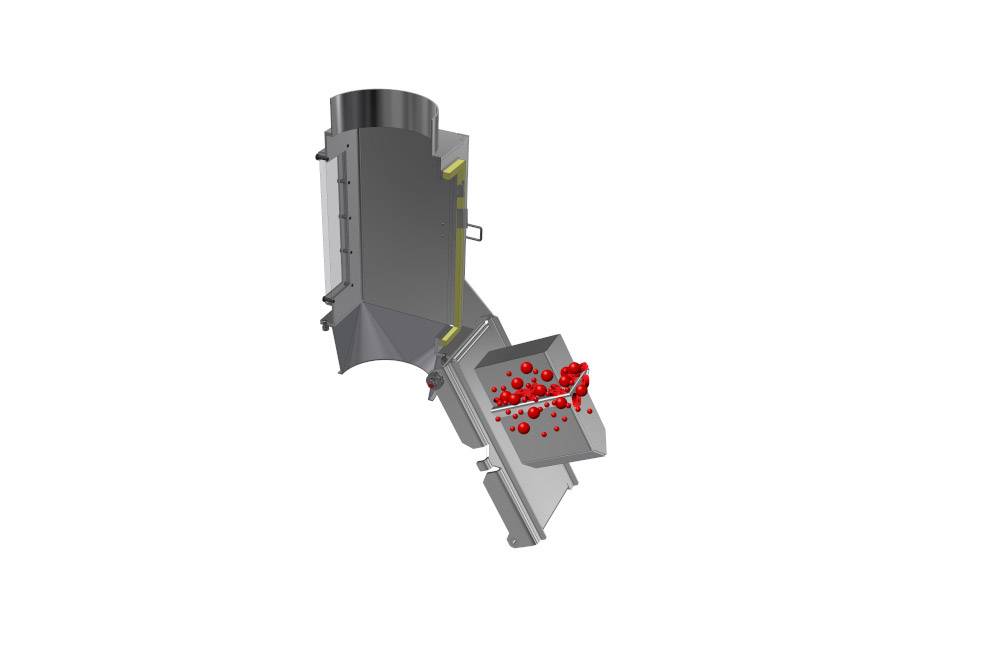

Dlatego także separator w górnej części nie został wyposażony rozkładanym dachem, ale odwrotnie na jego stronach bocznych w kilku rzędach znajdują się deflektory, wielokrotnie kierują przepływ materiału na środkowy rdzeń magnetyczny i zapewniają wysoki poziom skuteczności procesu separacyjnego. Drzwi otwierają się podczas czyszczenia, na których jest przymocowany rzdzeń magnetyczny. Następnie należy ręcznie oczyścić przechwycone cząstki ferromagnetyczne. Do kontroli optycznej przepływu materiału i procesu separacji, separator został wyposażony wielkim wziernikiem.
Feritové verze
|
Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML EKO 100 F | 10 | 100 | pokaż PDF |
| ML EKO 120 F | 30 | 120 | pokaż PDF |
| ML EKO 150 F | 30 | 150 | pokaż PDF |
| ML EKO 200 F | 75 | 200 | pokaż PDF |
| ML EKO 250 F | 100 | 250 | pokaż PDF |
| ML EKO 300 F | 150 | 300 | pokaż PDF |
Neodymové verze
| Produkt | Maks. wydajność (m3/h) | Średnica wejściowa/wyjściowa (mm) | Karta danych |
|---|---|---|---|
| ML EKO 100 N | 10 | 100 | pokaż PDF |
| ML EKO 120 N | 30 | 125 | pokaż PDF |
| ML EKO 150 N | 30 | 150 | pokaż PDF |
| ML EKO 200 N | 75 | 200 | pokaż PDF |
| ML EKO 250 N | 100 | 250 | pokaż PDF |
| ML EKO 300 N | 150 | 300 | pokaż PDF |
- Separacja metali od granulowanej mieszanki paszowej (studium przypadku)
- Ochrona kruszarki i redukcja kosztów konserwacji w procesie przetwarzania żywicy kalafoniowej (studium przypadku)
- Skuteczne usuwanie zanieczyszczeń metalicznych w produkcji pelletu drzewnego za pomocą separatora magnetycznego (studium przypadku)

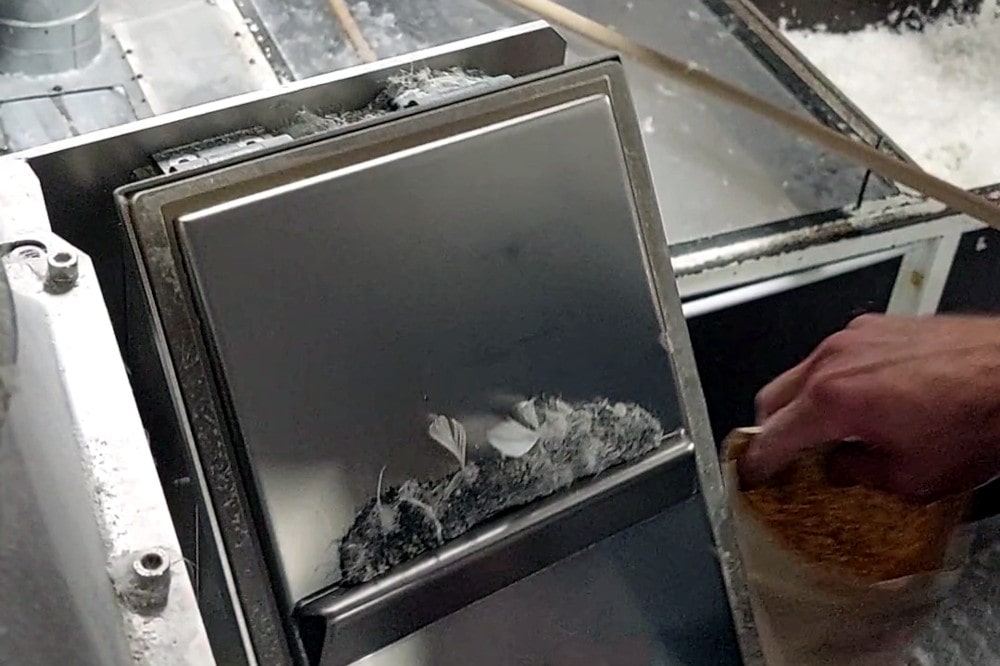

- Separacja zanieczyszczeń żelazem od piór (studium przypadku)

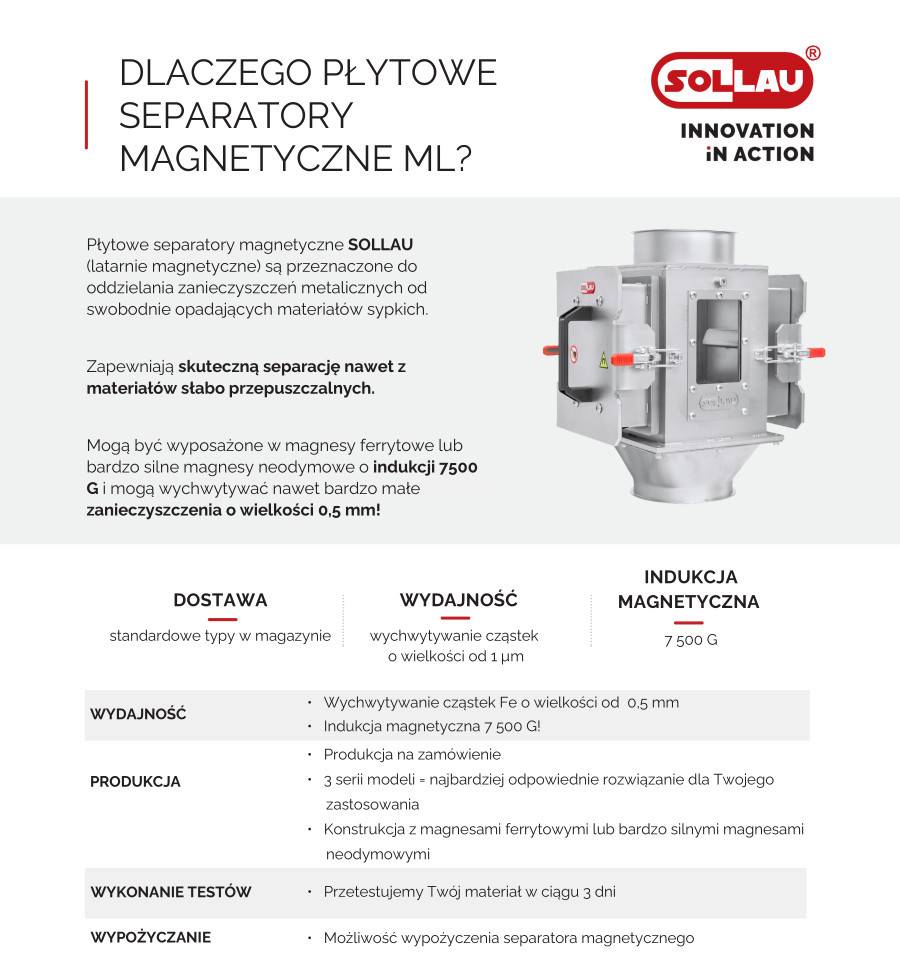

Dlaczego płytowe separatory magnetyczne SOLLAU?
Pobierz PDF
(Rozmiar 640 kB)
W jakich dziedzinach przemysłowych zostanie zastosowany płytowy separator magnetyczny?
Płytowy magnetyczny separator znajduje zastosowanie w przemyśle spożywczym, farmaceutycznym, drzewnym, chemicznym, ceramicznym itp.
Recykling i przetwarzanie odpadów
Przemysł maszynowy i odlewniczy
Przemysł papierniczy
Produkcja i przetwarzanie tytoniu
Przemysł ceramiczny i szklarski
Zakłady cementowe i wapiennicze
Przemysł chemiczny, wyroby i materiały powłokowe
Przemysł samochodowy
Przemysł spożywczy
Przemysł przetwórstwa drzewnego
Przemysł tworzyw sztucznych i przemysł gumy i kauczuków
