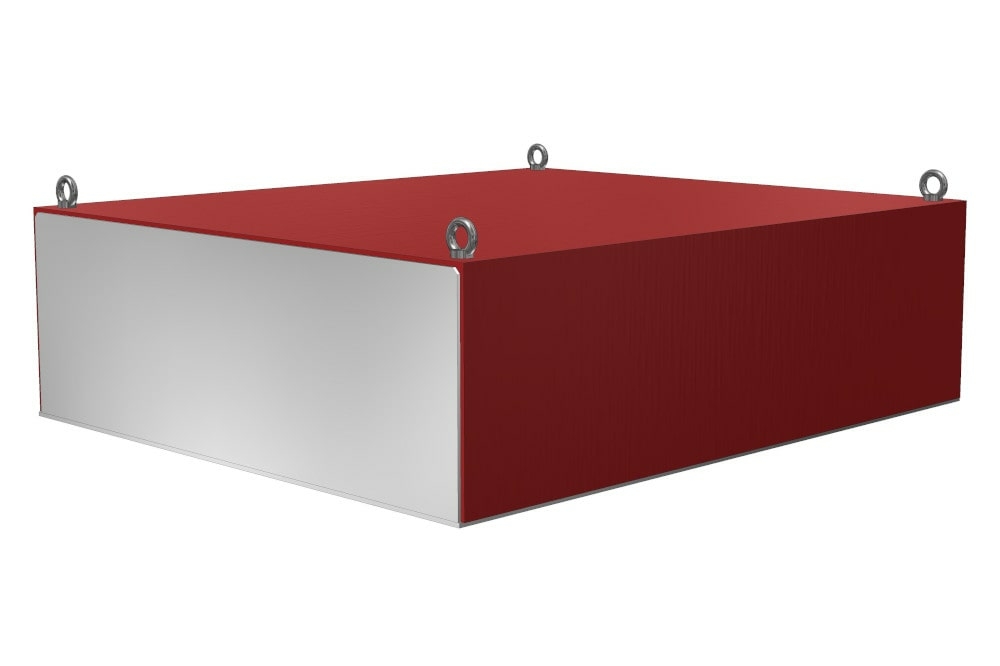

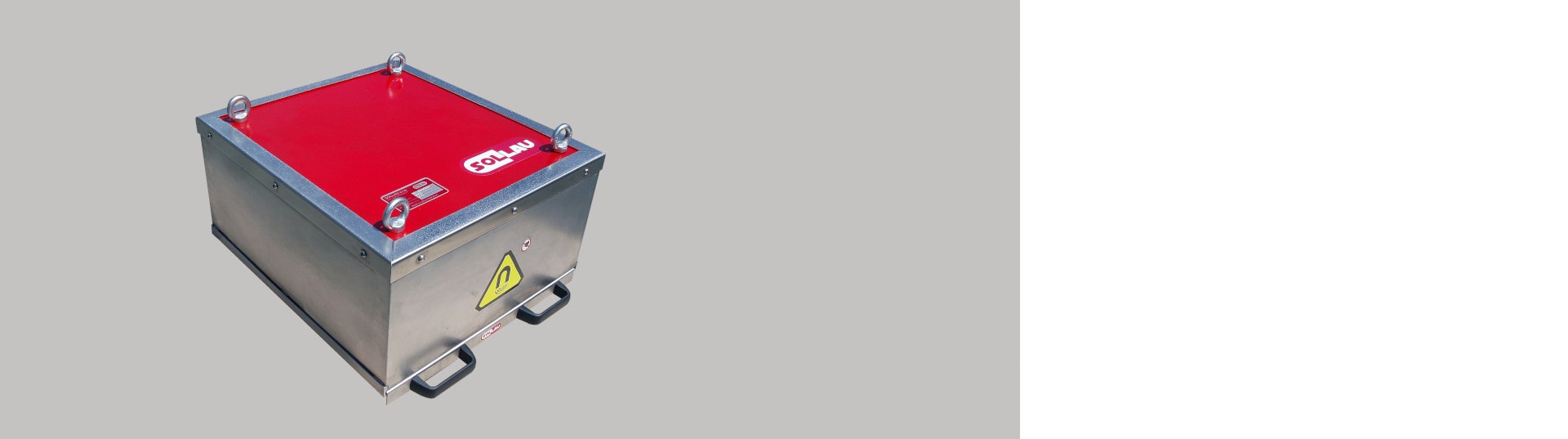

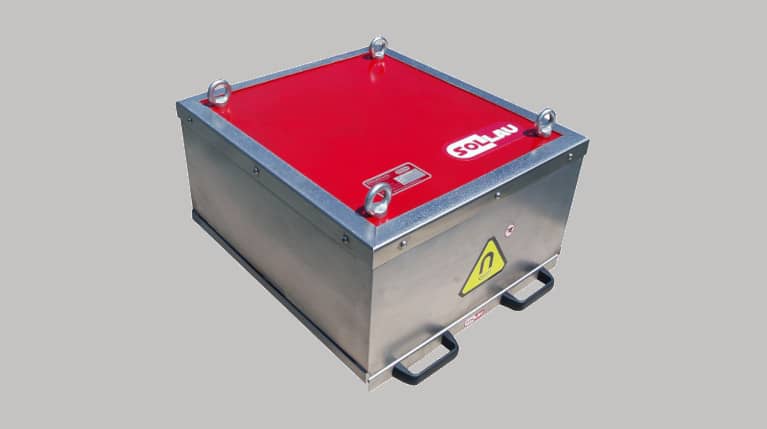

Bloki magnetyczne DND-MC nad przenośnik taśmowy
Blok magnetyczny z ręcznym oczyszczaniem to proste i niewymagające rozwiązanie do separacji cząstek ferromagnetycznych z materiałów transportowanych na przenośniku taśmowym. Ten sposób usuwania zanieczyszczeń metalicznych jest stosowany przede wszystkim wtedy, gdy zanieczyszczenia ferromagnetyczne występują rzadziej (zwykle nie ma potrzeby czyszczenia bloku częściej niż raz w ciągu zmiany roboczej).
Jak czyścić blok magnetyczny?

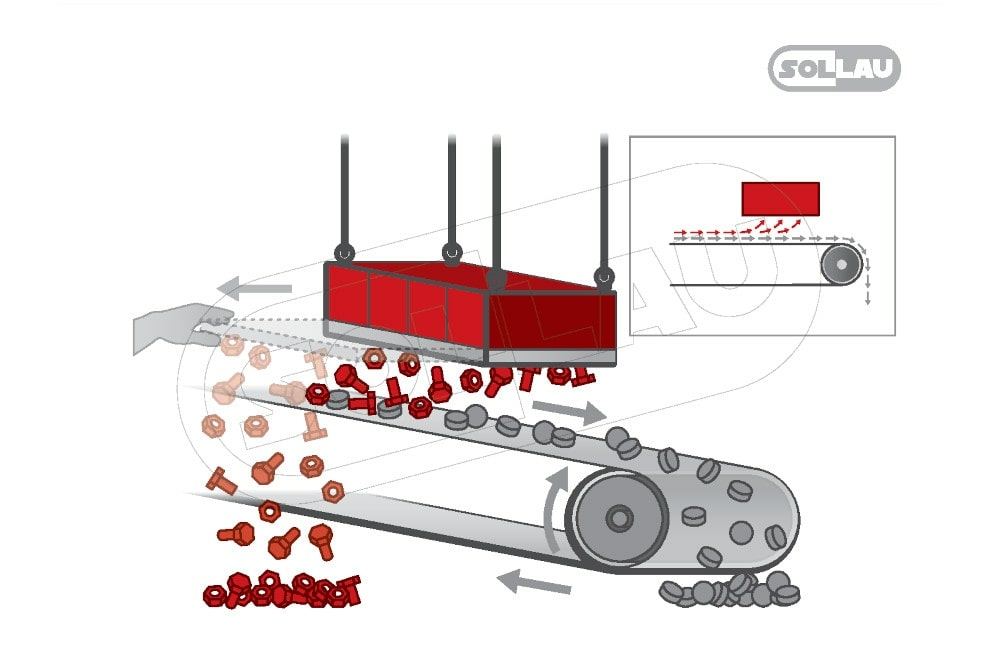

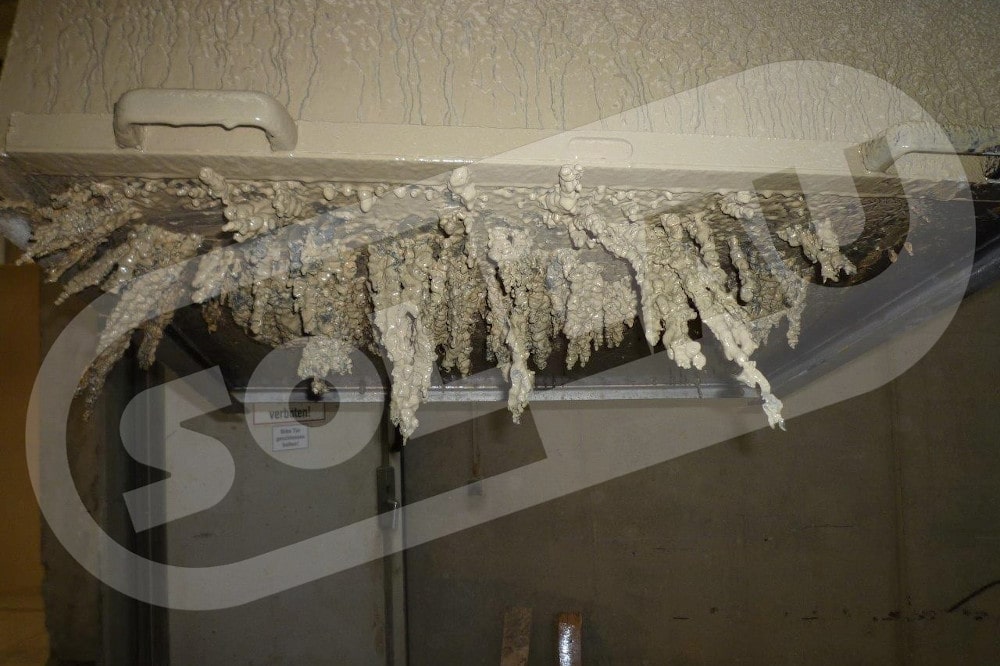

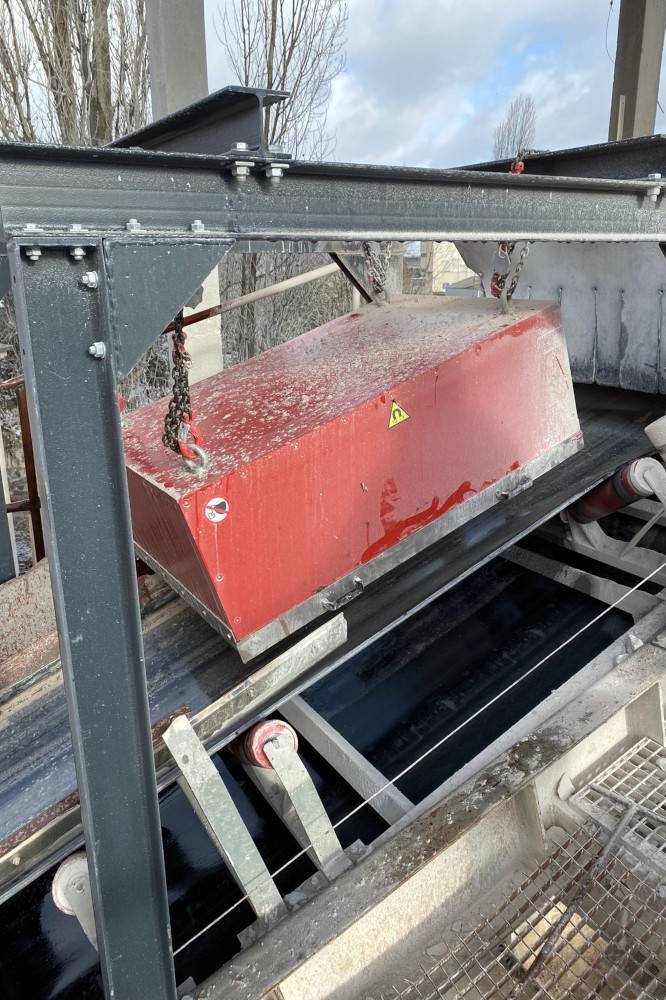

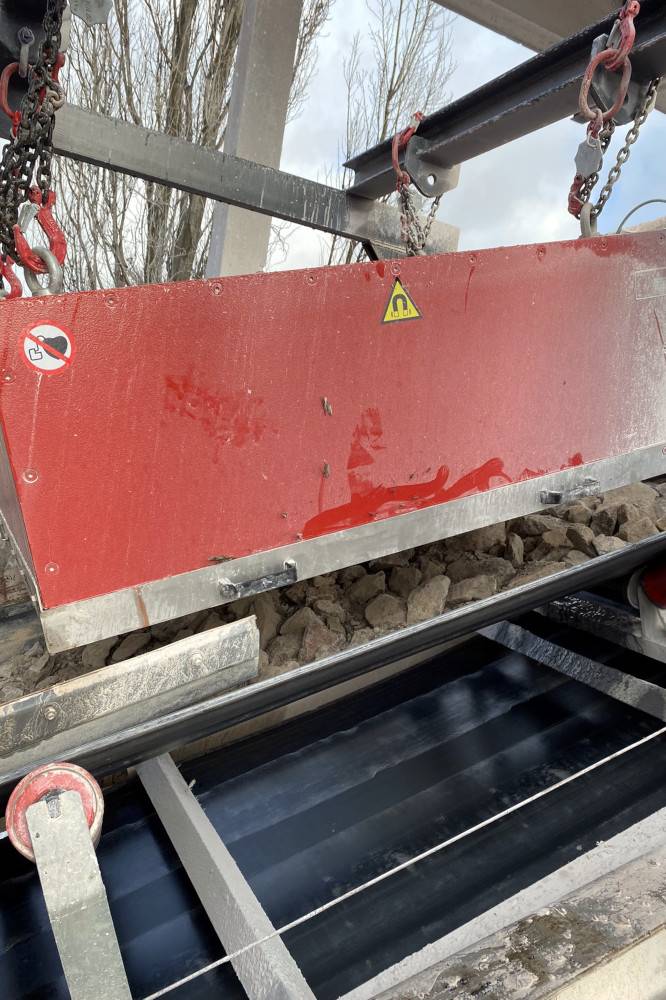

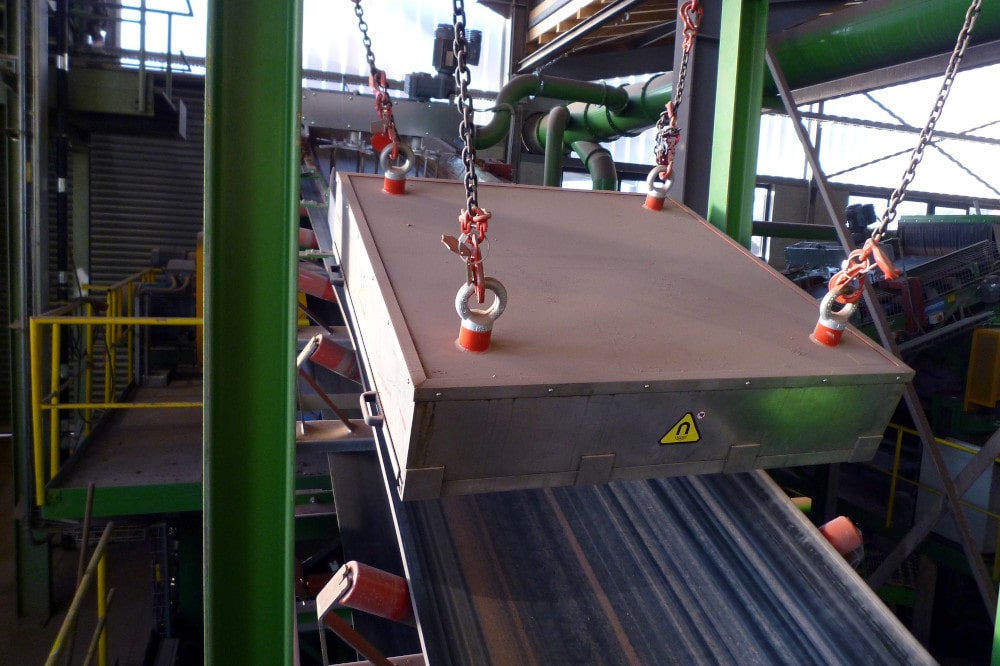

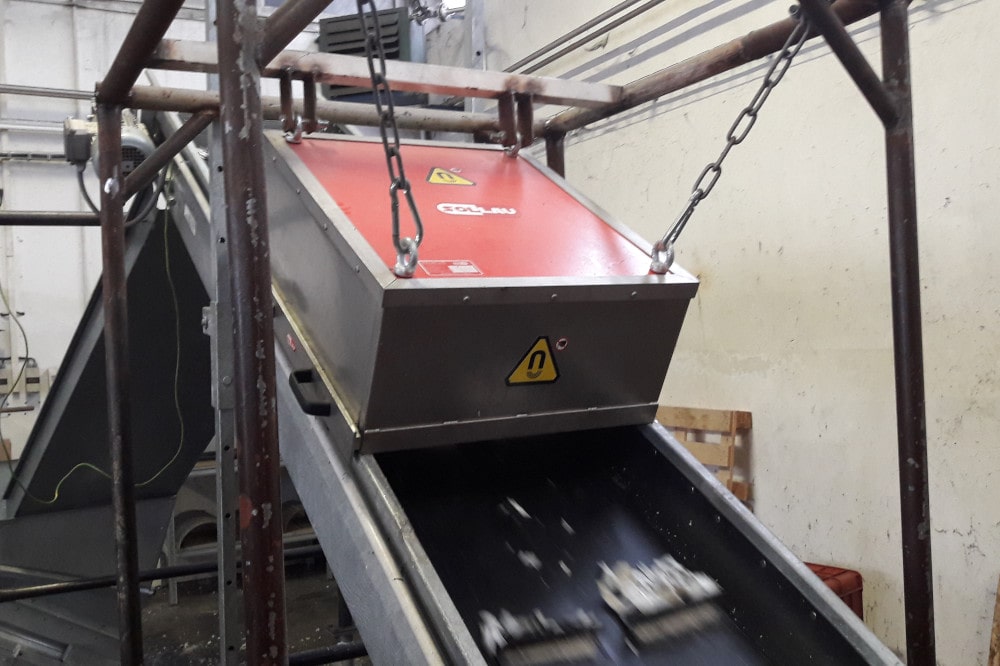

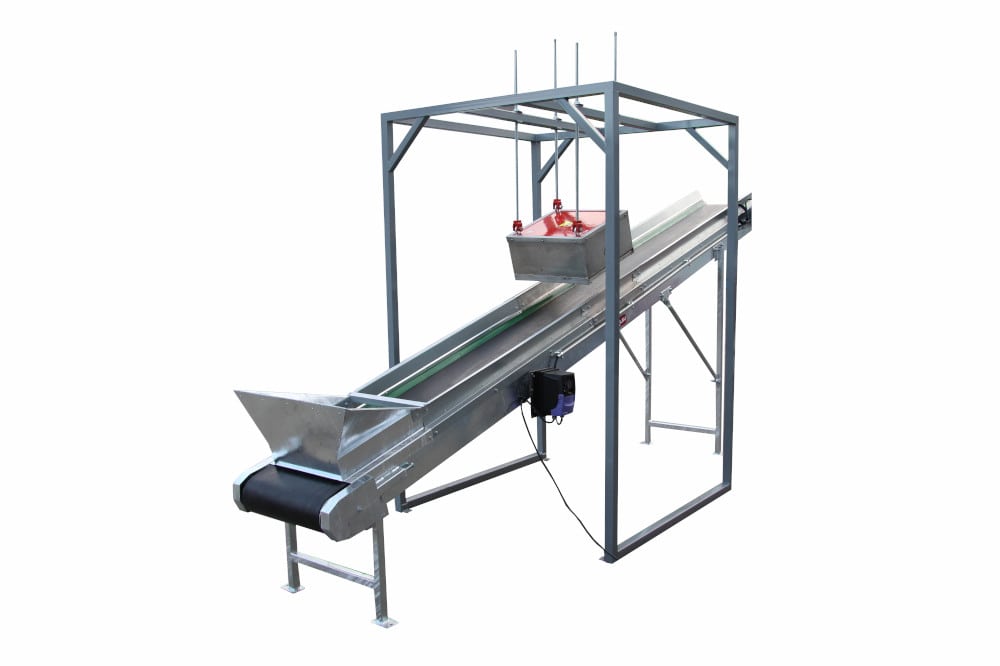

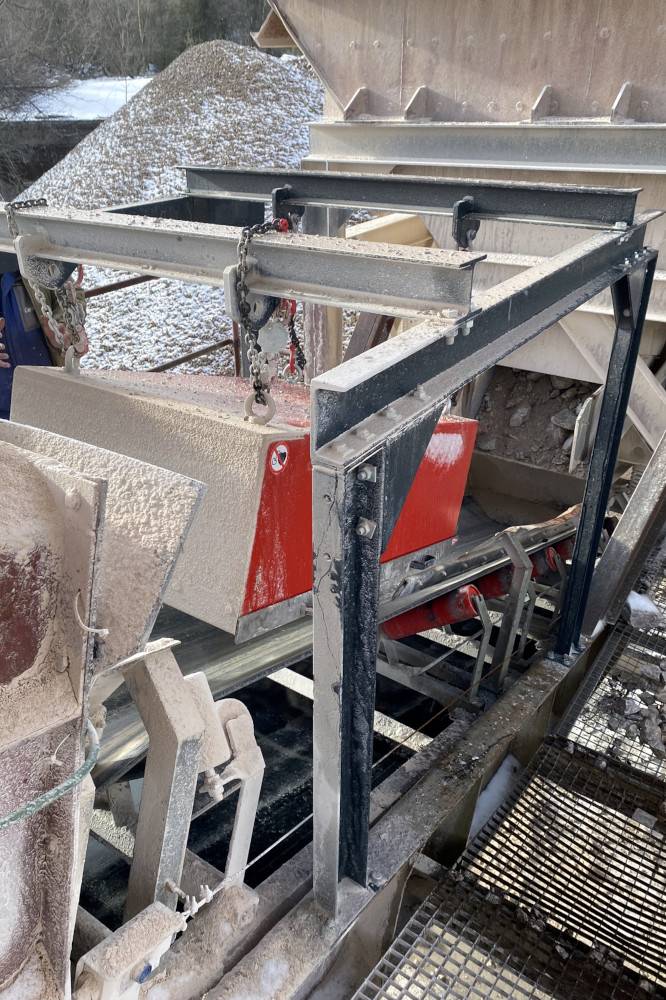

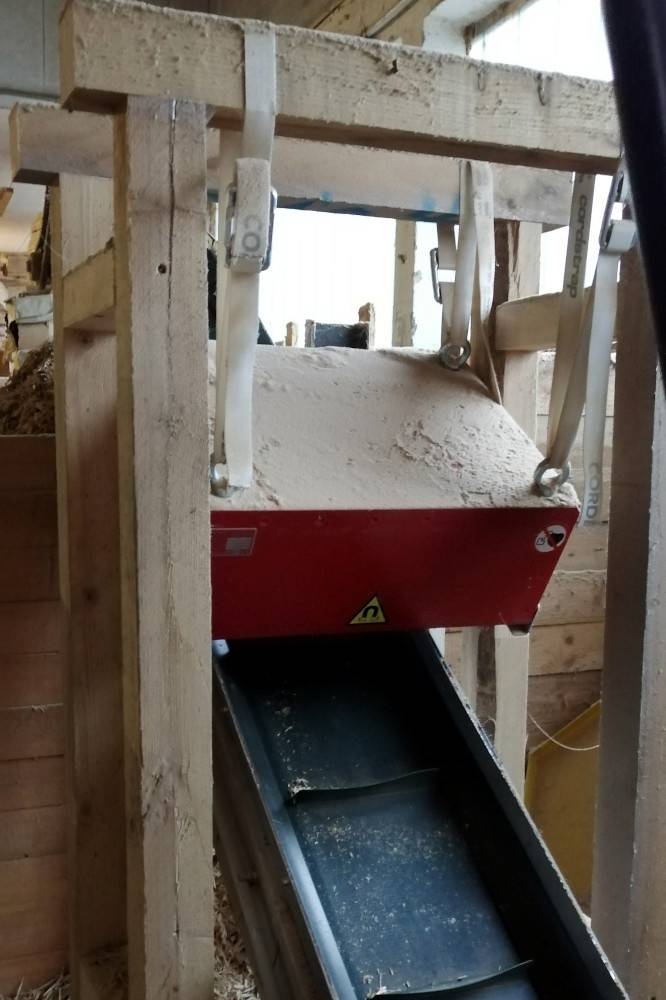

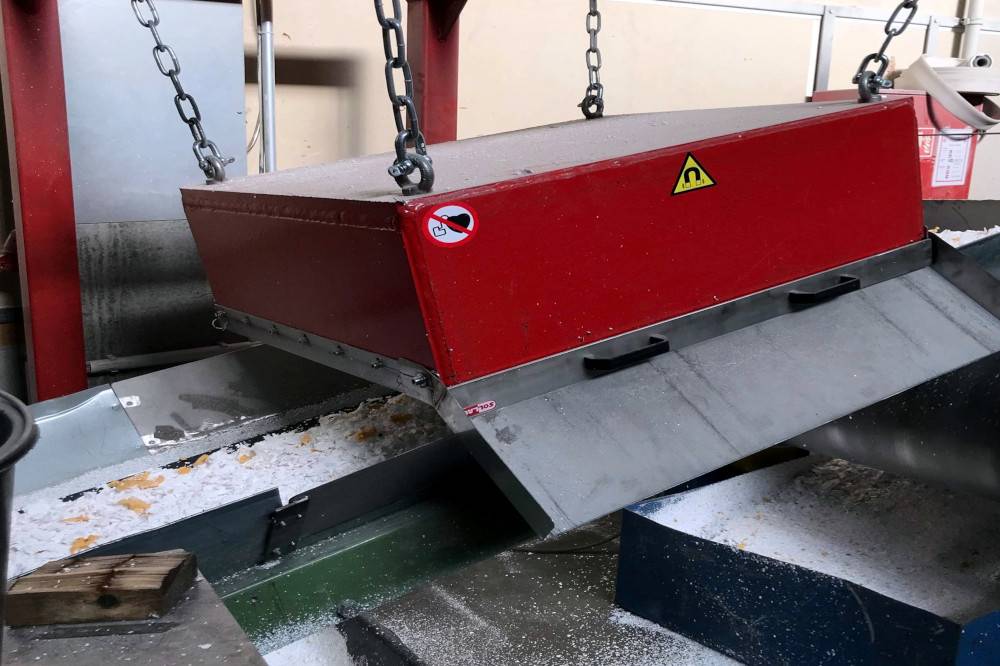

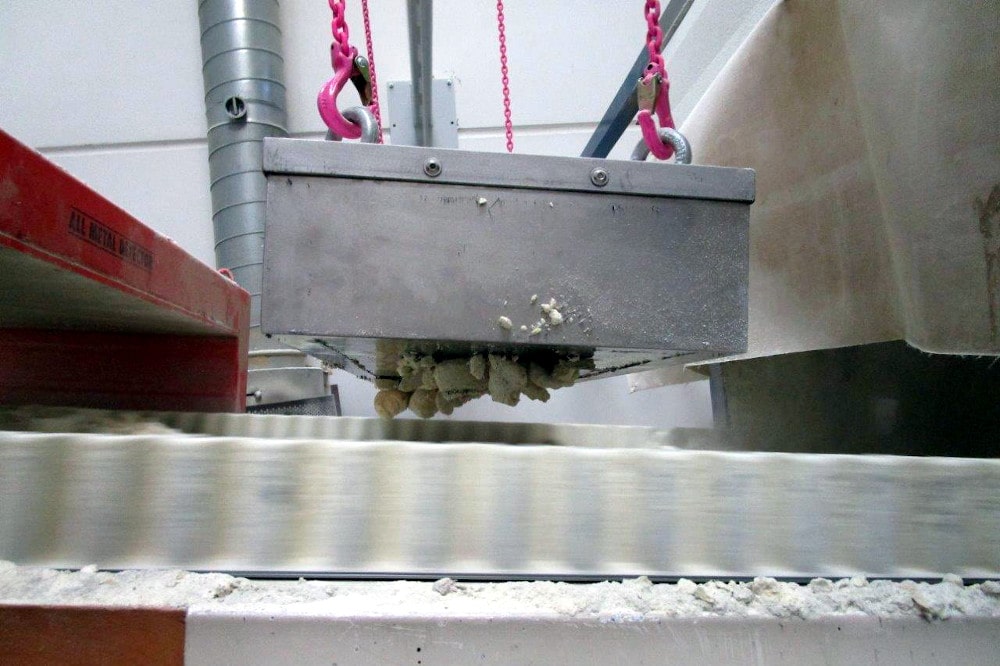

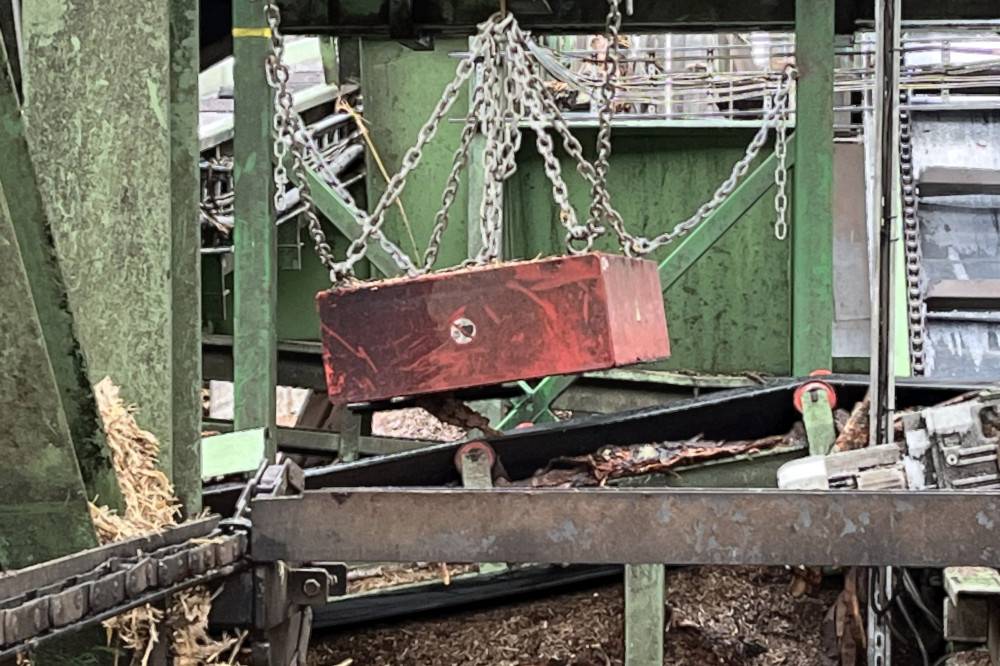

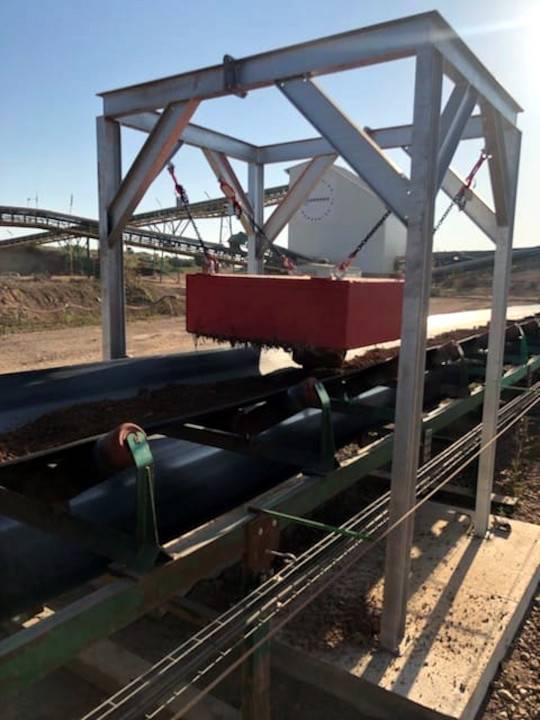

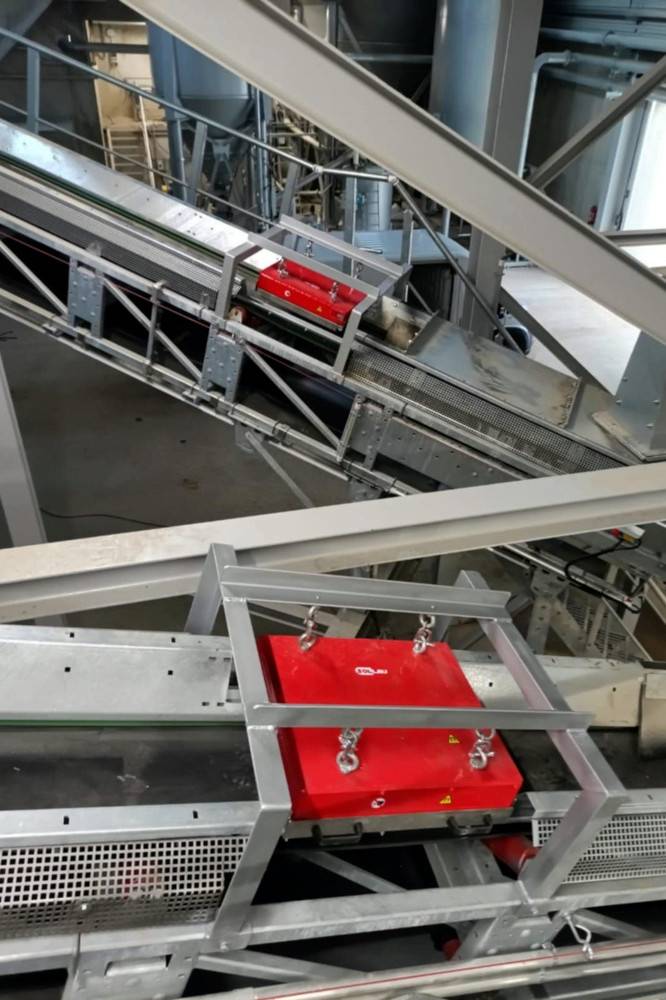

Blok jest zawieszony nad przenośnikiem taśmowym, a cząstki magnetyczne zawarte w transportowanym materiale są wychwytywane przez dolną magnetyczną stronę bloku (zwykle wyposażoną w stałe magnesy ferrytowe lub na życzenie w niezwykle silne magnesy neodymowe NdFeB). Nagromadzone zanieczyszczenia magnetyczne są później usuwane z bloku ręcznie. Jeżeli zawartość cząstek magnetycznych w transportowanym materiale jest wyższa, a blok szybko się zapycha wychwyconymi zanieczyszczeniami, należy zastosować blok magnetyczny z automatycznym oczyszczaniem.

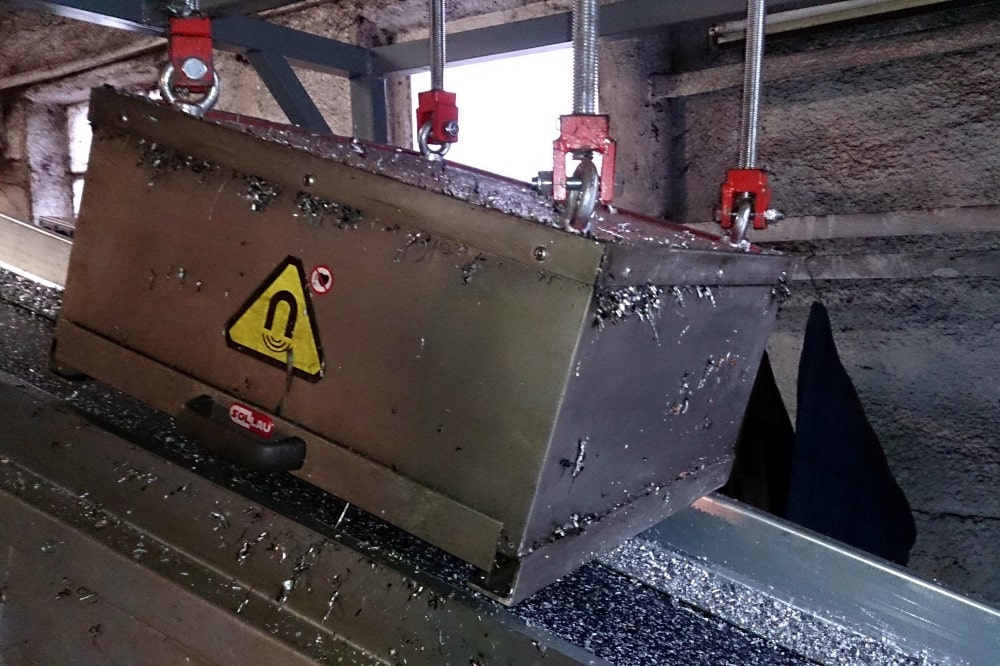

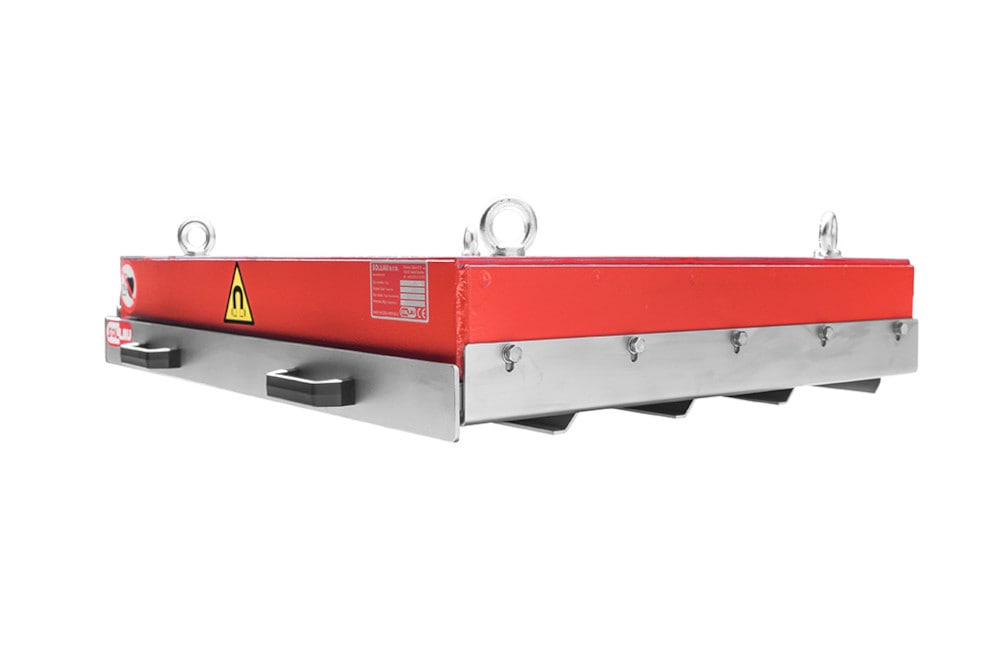

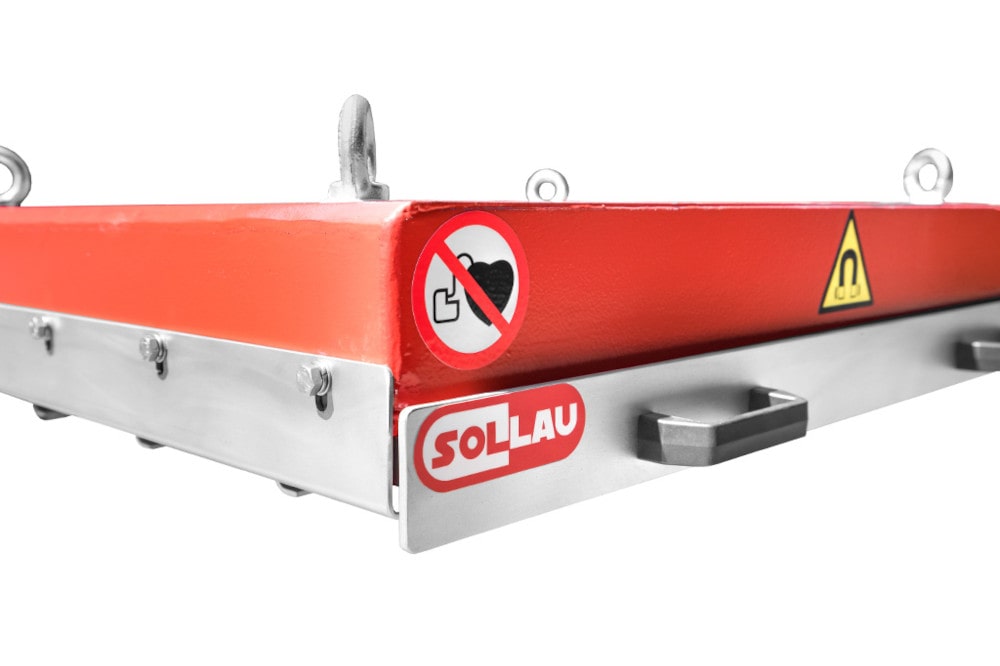

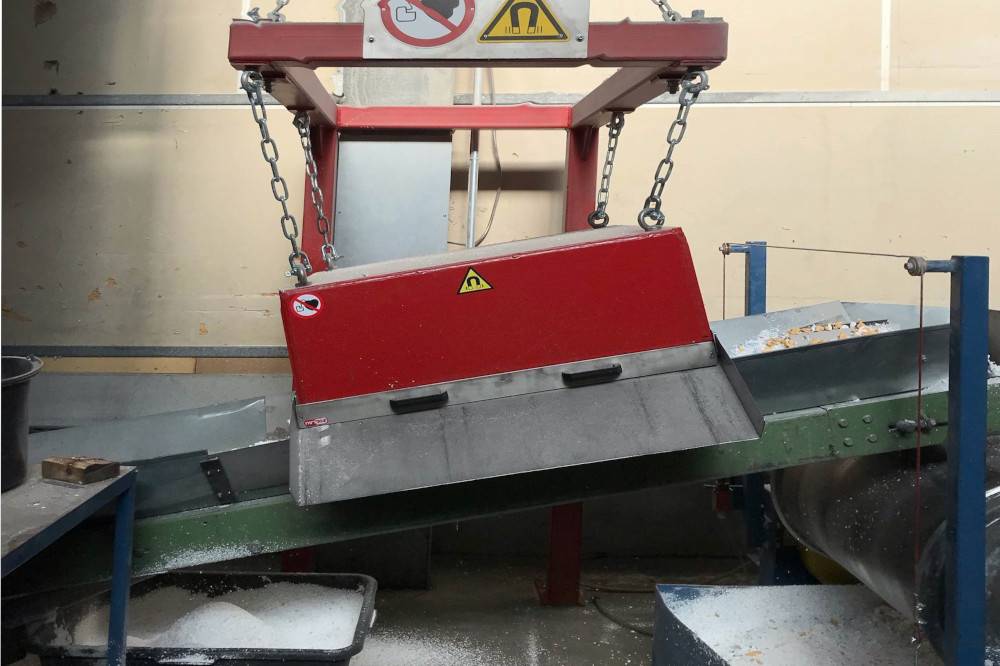

Wysuwana blacha oczyszczająca

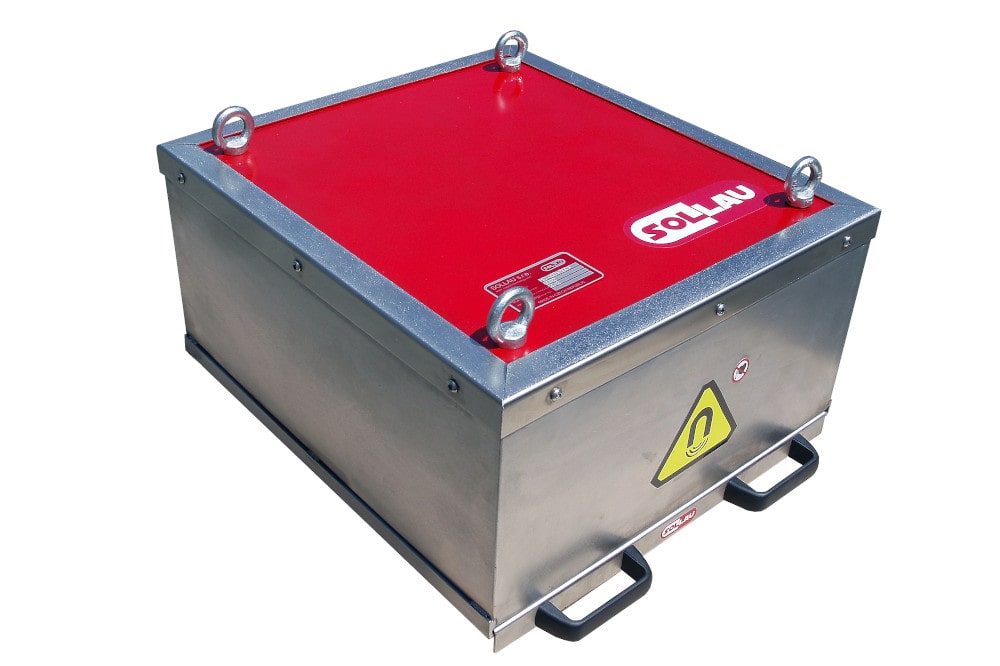

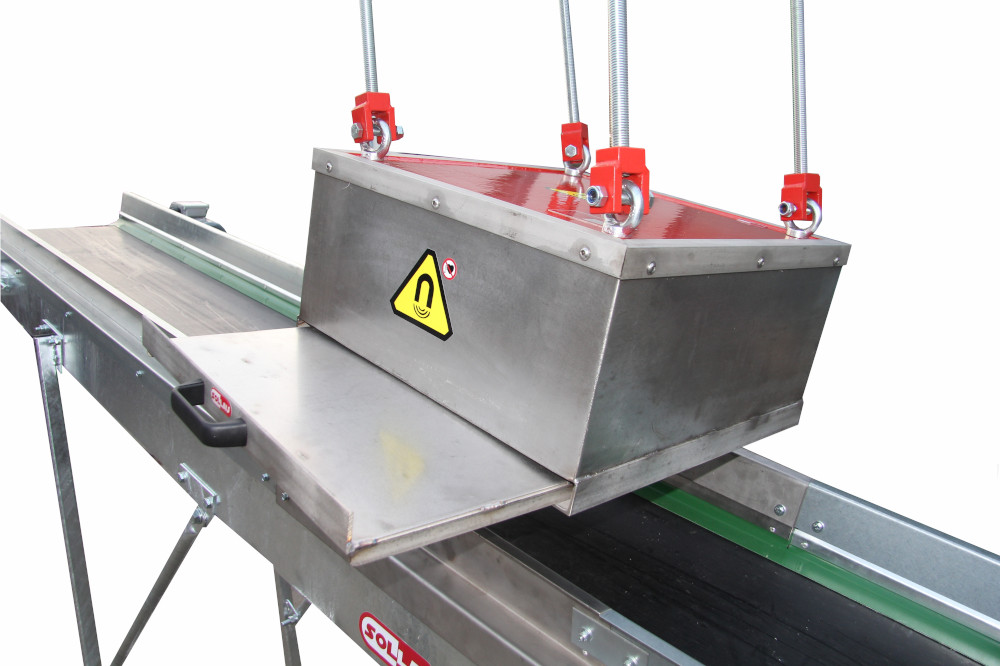

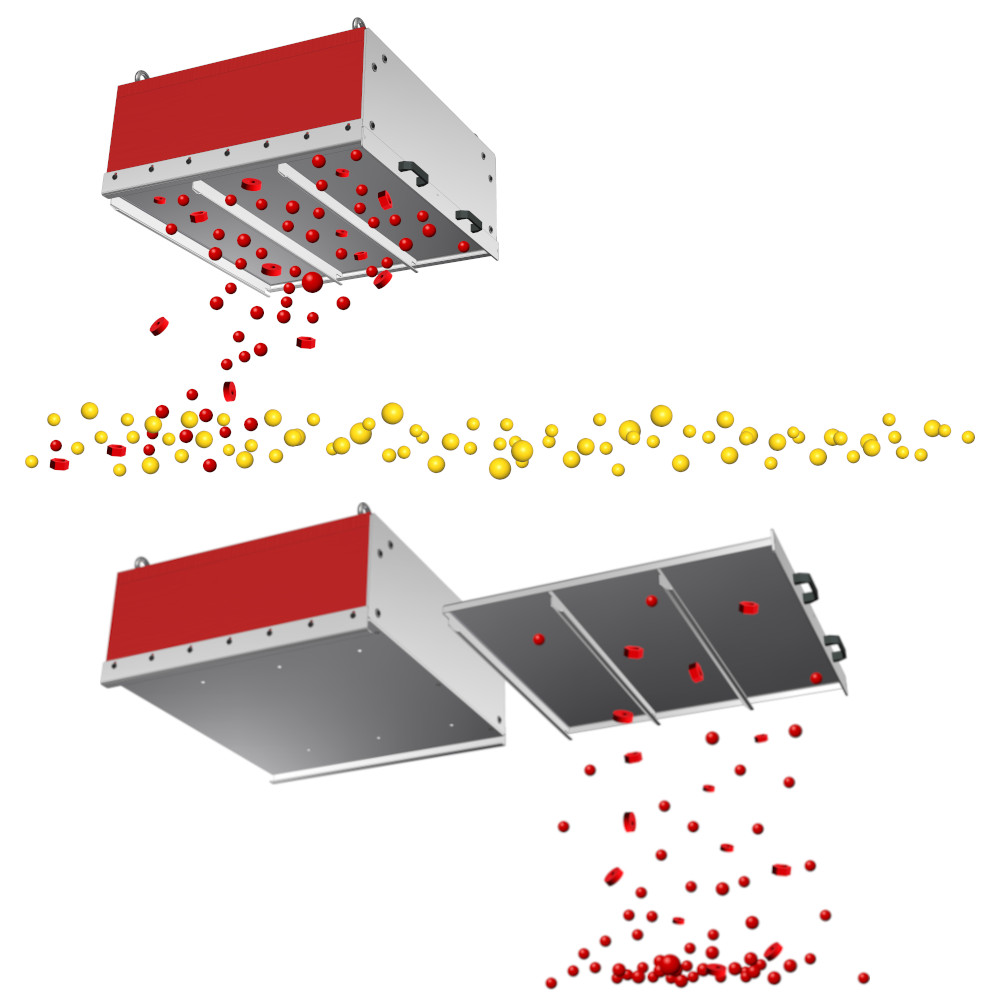

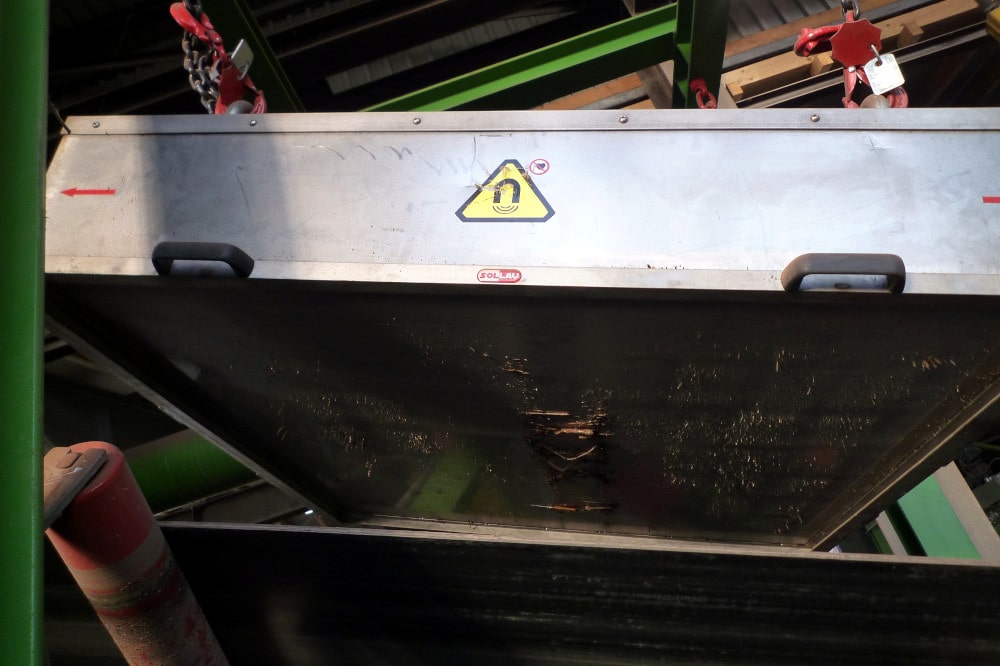

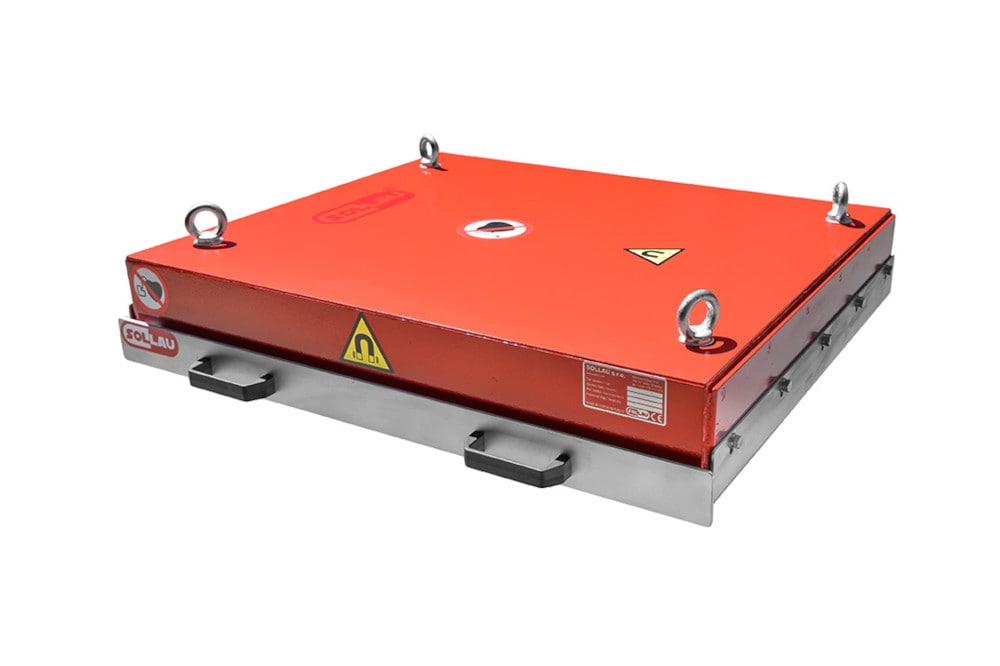

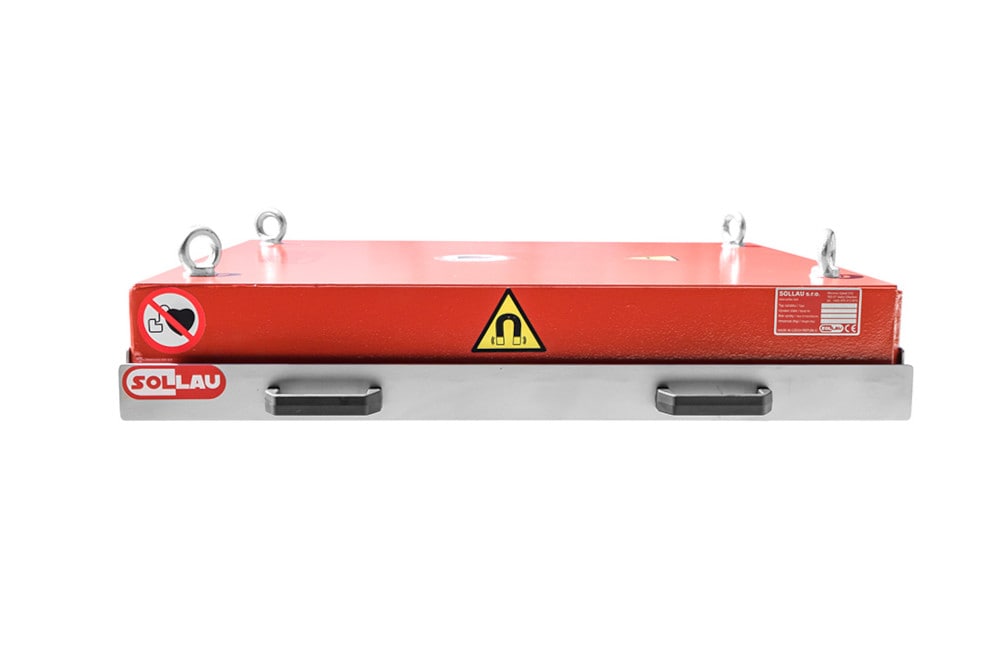

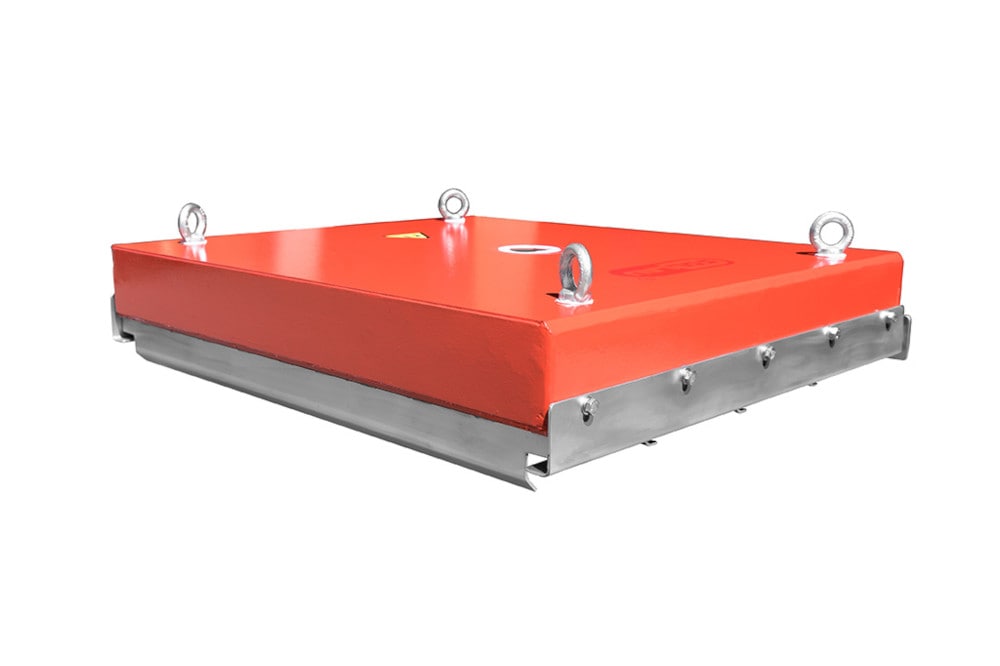

Za dodatkową opłatą bloki magnetyczne DND-MC mogą zostać wyposażone w wysuwaną blachę oczyszczającą, która zapewni proste usuwanie wychwyconych zanieczyszczeń magnetycznych. Na spodzie blachy oczyszczającej, która zakrywa blokmagnetyczny znajdują się listwy podłużne, które zapobiegają przeskakiwaniu wychwyconych zanieczyszczeń ferromagnetycznych na magnetyczne rdzenie bloku podczas wysunięcia i czyszczenia blachy oczyszczającej. Listwy te zapewniają równomierne rozłożenie wychwyconego materiału na bloku magnetycznym.
Wymiary bloku magnetycznego
Blok magnetyczny z ręcznym oczyszczaniem możemy wyprodukować w dowolnych wymiarach zgodnie z wymaganiami klienta.

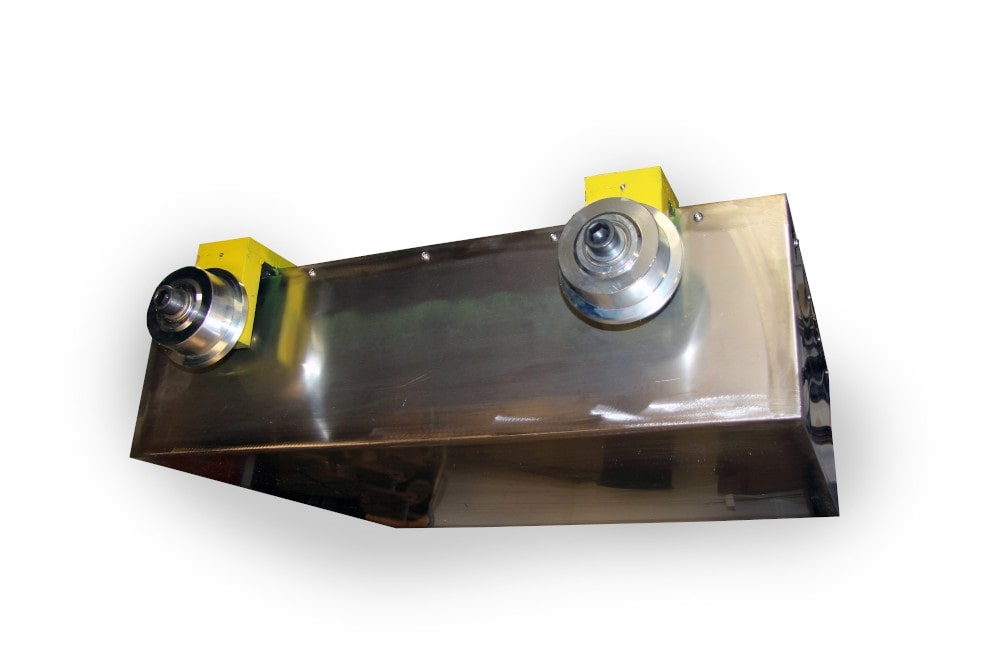

Blok magnetyczny na konstrukcji szynowej

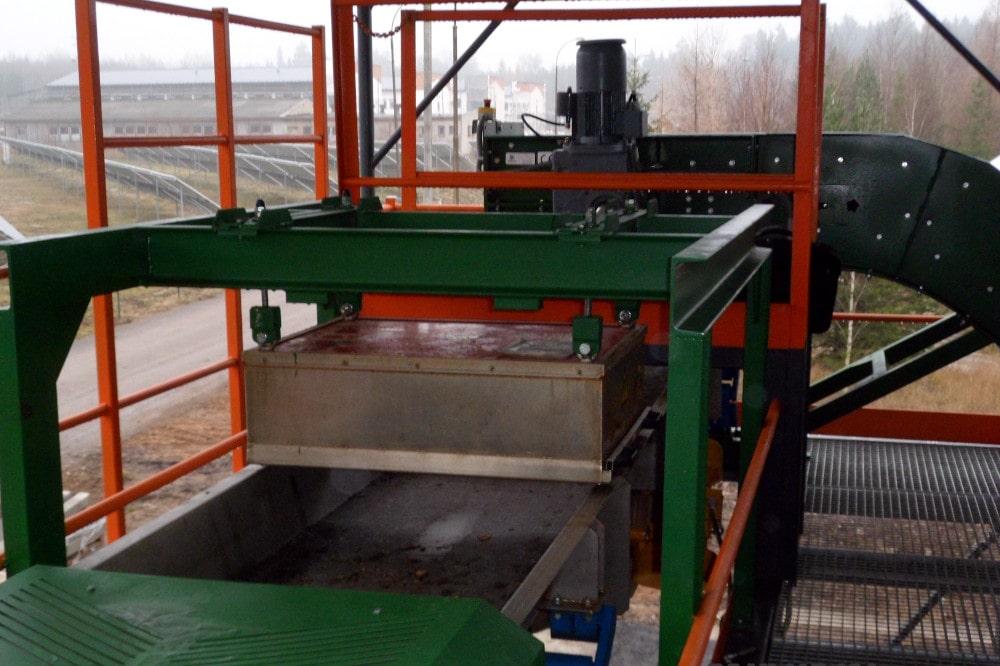

Zaawansowaną alternatywą bloku magnetycznego z ręcznym oczyszczaniem jest blok magnetyczny ułożony na prostej konstrukcji szynowej, dzięki której blok magnetyczny można bez wysiłku odciągnąć na bok i bezpiecznie wykonać wszelkie czynności konserwacyjne, zwłaszcza usuwanie wychwyconych przedmiotów metalowych, nawet podczas pracy przenośnika.
Połączenie bloku magnetycznego i cylindra magnetycznego
Aby osiągnąć najwyższy stopień separacji, zalecamy – w przypadku wyższej warstwy materiału na przenośniku – połączenie bloku magnetycznego zawieszonego nad taśmą z seperacyjną rolką magnetyczną, która jest zdolna zatrzymać nawet cząstki ferromagnetyczne z dolnych warstw materiału.
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na zamówienie
4. Zainstalujemy
5. Uruchomimy i przeszkolimy
6. Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!

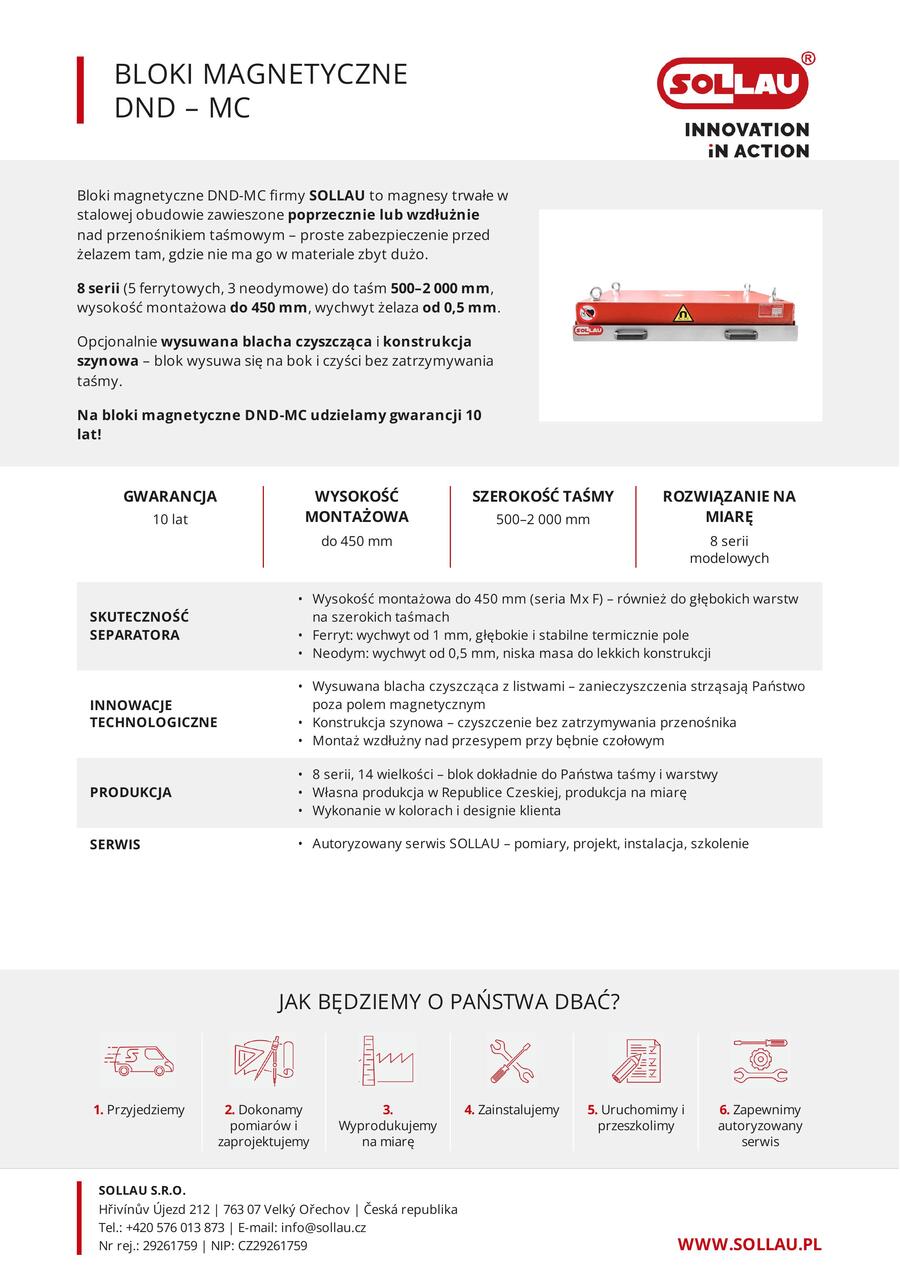

Bloki magnetyczne produkujemy w sumie w ośmiu różnych liniach (pięciu ferrytowych i trzech neodymowych), dzięki czemu nawet standardowe produkty mogą zaspokoić potrzeby i wymagania jak najszerszego grona klientów. Jednocześnie naszym klientom gwarantujemy, że otrzymają produkt o parametrach dokładnie odpowiadających ich potrzebom i że nie zapłacą niepotrzebnie za dodatkową wartość, która w ich konkretnym przypadku jest zbędna.
SOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!
Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie z PED 2014 / 68 / EU
Certyfikat zgodnie z EN-ISO 3834-2, EN 1090-2, EN 13480-1 do 5, EN 13445-1 do 5
Bloki ferrytowe
Główną zaletą ferrytowych bloków magnetycznych jest ich odporność termiczna, stabilność magnetyczna, niższa cena oraz, w przypadku silnych wersji, ich głębokie i bardzo silne pole magnetyczne.

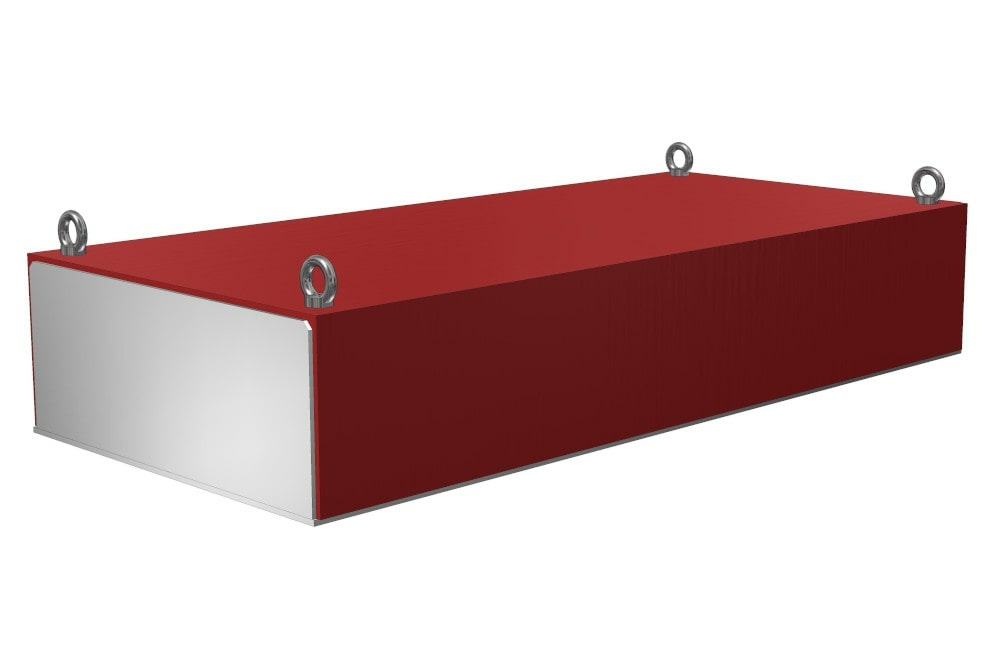

DND-MC M F
- Wysokość instalacyjna do 200 mm
- Niższa waga
- Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm
Jest to linia modelowa łącząca standardową wydajność z interesującą ceną. Separatory są przeznaczone do średnio wymagających zastosowań o maksymalnej wysokości instalacji200 mm i mogą wychwytywać większe cząstki ferromagnetyczne (powyżej 1 mm). Zaletą bloku jest szybki zwrot kosztów (stosunek ceny do wydajności).
| Produkt | Maks. szerokość taśmy transportowej (mm) | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna | |
|---|---|---|---|---|
| poprzecznie | równolegle | |||
| DND-MC M1 F | 500 | 650 | 170 | pokaż PDF |
| DND-MC M2 F | 800 | 650 | 200 | pokaż PDF |
| DND-MC M3 F | 1000 | 650 | 200 | pokaż PDF |
| DND-MC M4 F | 1200 | 650 | 200 | pokaż PDF |
| DND-MC M5 F | 1400 | 650 | 200 | pokaż PDF |
| DND-MC M6 F | 1600 | 650 | 200 | pokaż PDF |
| DND-MC M7 F | 1800 | 650 | 200 | pokaż PDF |

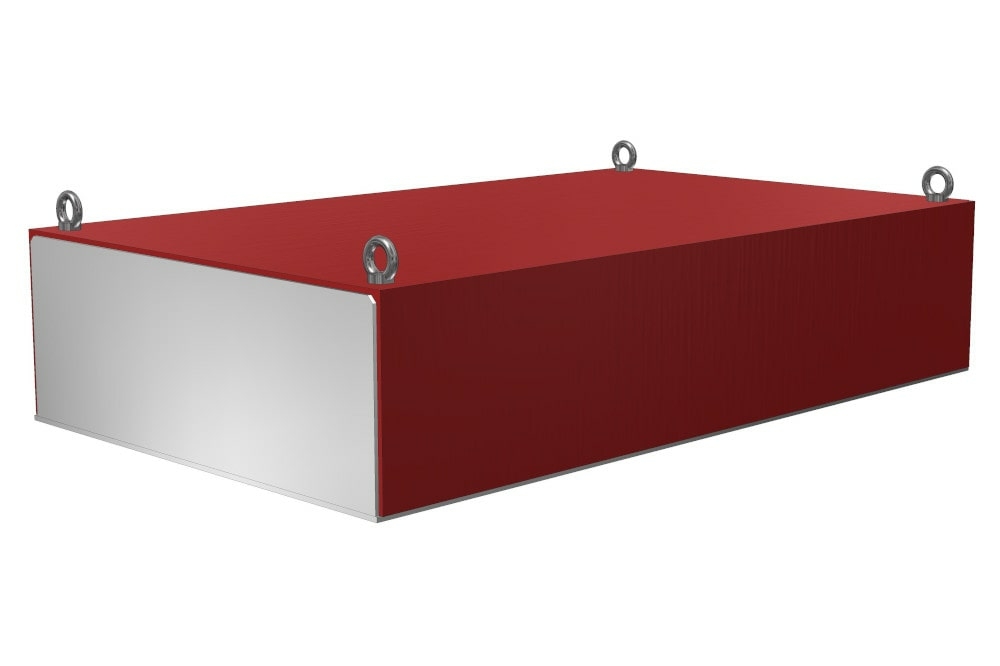

DND-MC Ms F
- Wysokość instalacyjna do 320 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm
Ta linia modelowa jest przeznaczona dla wymagających użytkowników, którzy oczekują wysokiej wydajności seperatora nawet na większych głębokościach. Maksymalna wysokość instalacyjna wynosi 320 mm.
| Produkt | Maks. szerokość taśmy transportowej (mm) | Maks. zalecana wysokość instalacyjna (mm( | Karta techniczna | |
|---|---|---|---|---|
| poprzecznie | równolegle | |||
| DND-MC Ms2 F | 800 | 850 | 270 | pokaż PDF |
| DND-MC Ms3 F | 1000 | 850 | 300 | pokaż PDF |
| DND-MC Ms4 F | 1200 | 850 | 320 | pokaż PDF |
| DND-MC Ms5 F | 1400 | 850 | 320 | pokaż PDF |
| DND-MC Ms6 F | 1600 | 850 | 320 | pokaż PDF |
| DND-MC Ms7 F | 1800 | 850 | 320 | pokaż PDF |
| DND-MC Ms8 F | 2000 | 850 | 320 | pokaż PDF |

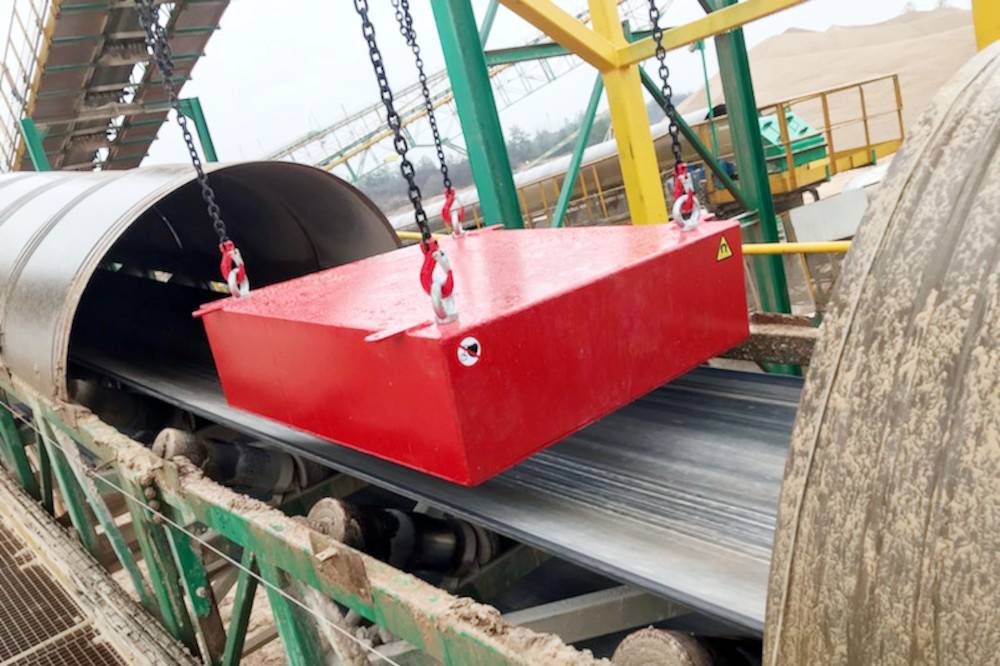

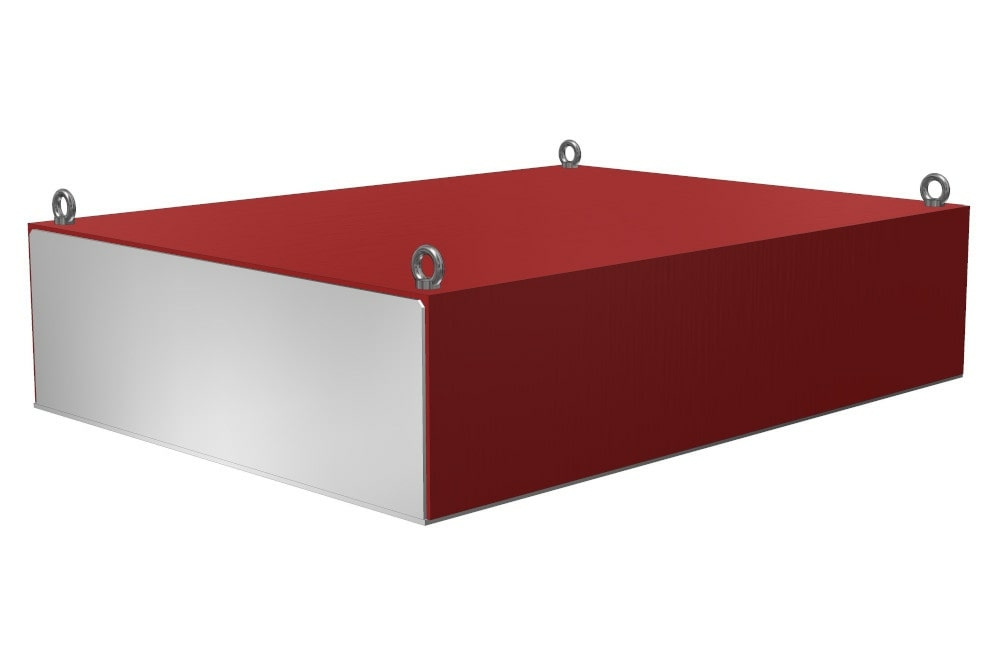

DND-MC Mp F
- Wysokość instalacyjna do 340 mm
- Wersja o większej szerokości, specjalnie zaprojektowana do zastosowań nadprzesypem
- Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm
Jest to linia modelowa przeznaczona do instalacji na wysokości maks. 340 mm, a jej zaletą jest większa szerokość.
| Produkt | Maks. szerokość taśmy transportowej (mm) | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna | |
|---|---|---|---|---|
| poprzecznie | równolegle | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | pokaż PDF |
| DND-MC Mp3 F | 1000 | 1050 | 320 | pokaż PDF |
| DND-MC Mp4 F | 1200 | 1050 | 340 | pokaż PDF |
| DND-MC Mp5 F | 1400 | 1050 | 340 | pokaż PDF |
| DND-MC Mp6 F | 1600 | 1050 | 340 | pokaż PDF |
| DND-MC Mp7 F | 1800 | 1050 | 340 | pokaż PDF |
| DND-MC Mp8 F | 2000 | 1050 | 340 | pokaż PDF |
DND-MC Mm F
- Wysokość instalacyjna do 400 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm
Separatory te są przeznaczone do bardzo wymagających zastosowań na większych głębokościach (aż do 400 mm).
| Produkt | Maks. szerokość taśmy transportowej (mm) | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna | |
|---|---|---|---|---|
| poprzecznie | równolegle | |||
| DND-MC Mm2 F | 800 | 1200 | 320 | pokaż PDF |
| DND-MC Mm3 F | 1000 | 1200 | 350 | pokaż PDF |
| DND-MC Mm4 F | 1200 | 1200 | 400 | pokaż PDF |
| DND-MC Mm5 F | 1400 | 1200 | 400 | pokaż PDF |
| DND-MC Mm6 F | 1600 | 1200 | 400 | pokaż PDF |
| DND-MC Mm7 F | 1800 | 1200 | 400 | pokaż PDF |
| DND-MC Mm8 F | 2000 | 1200 | 400 | pokaż PDF |

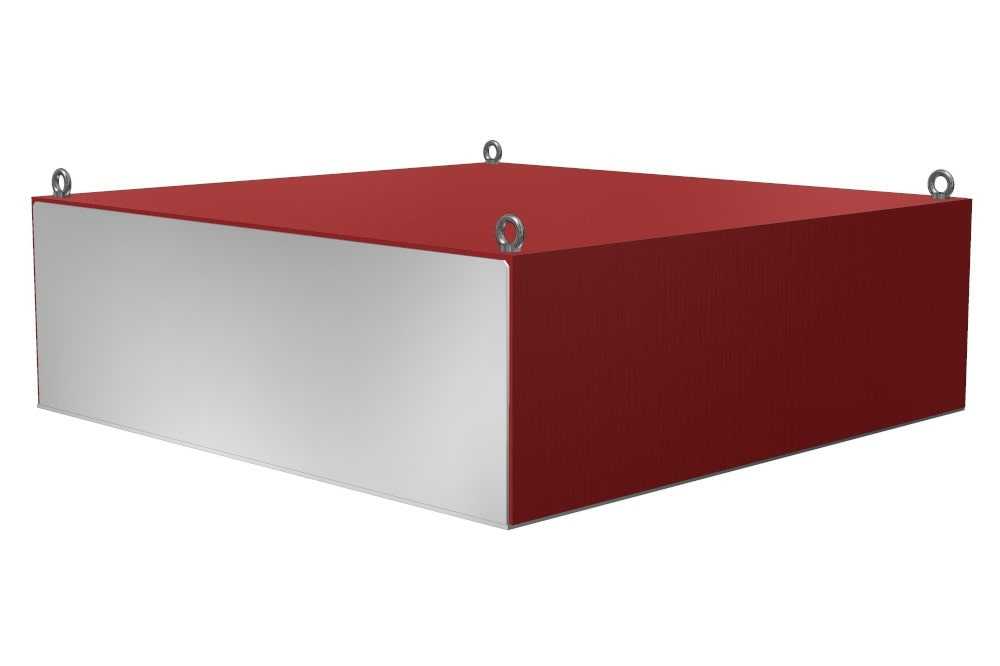

DND-MC Mx F
- Wysokość instalacyjna do 450 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm
Jest to najsilniejsza linia separatorów magnetycznych firmy SOLLAU. Indukcja magnetyczna tych urządzeń jest na granicy aktualnych możliwości najsilniejszych magnesów stałych i jest przekraczana tylko przez separatory elektromagnetyczne. . Linia ta jest przeznaczona do najbardziej wymagających separacji z dużych głębokości oraz wysokich i ciężkich warstw materiału. Maksymalna wysokość zawieszenia przy tych urządzeniach wynosi aż 400 mm (dla przypomnienia: waga najsilniejszej linii Mx F jest w przybliżeniu pięć razy wyższa niż waga najlżejszej linii M F!).
| Produkt | Maks. szerokość taśmy transportowej (mm) | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna | |
|---|---|---|---|---|
| poprzecznie | równolegle | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | pokaż PDF |
| DND-MC Mx4 F | 1200 | 1450 | 450 | pokaż PDF |
| DND-MC Mx5 F | 1400 | 1450 | 450 | pokaż PDF |
| DND-MC Mx6 F | 1600 | 1450 | 450 | pokaż PDF |
| DND-MC Mx7 F | 1800 | 1450 | 450 | pokaż PDF |
| DND-MC Mx8 F | 2000 | 1450 | 450 | pokaż PDF |
Bloki neodymowe
Do największych zalet bloków neodymowych należą bardzo silne (ale stosunkowo krótkie) pole magnetyczne i niska waga. Dlatego są stosowane głównie tam, gdzie z powodów wagi nie jest możliwe zastosowanie standardowych ferrytowych bloków magnetycznych lub w przypadkach, kiedy jest wymagana bardzo wysoka wydajność separacji na mniejszych głębokościach (np. urządzenia przenośne do kruszenia i recyklingu).

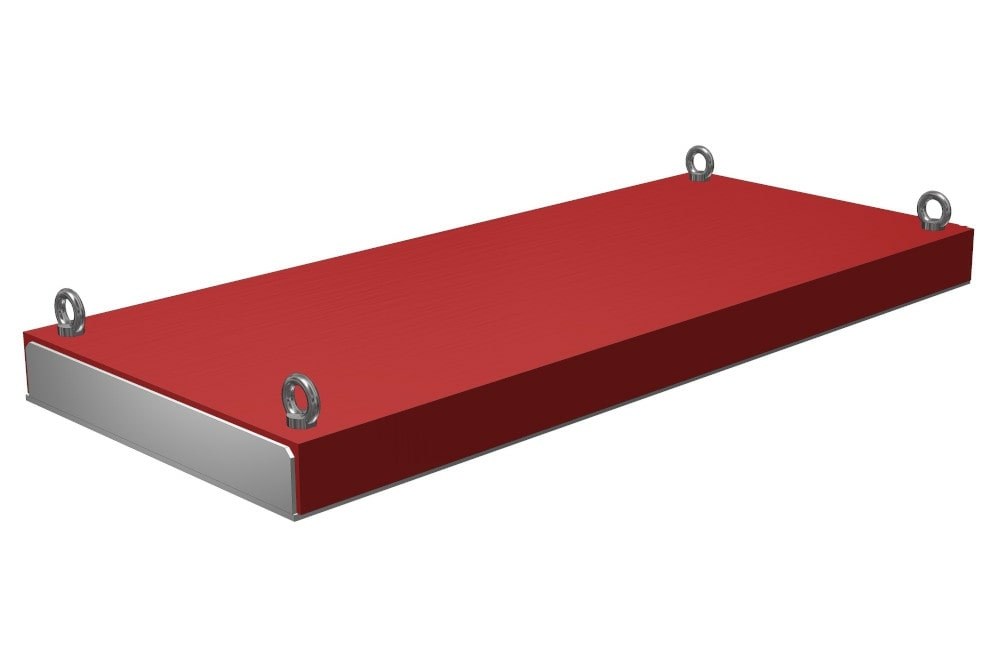

DND-MC N
- • Wysokość instalacyjna do 200 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm
Jest to najlżejsza linia modelowa, przeznaczona do instalacji na wysokości maks. 200 mm. Na mniejszych głębokościach blok potrafi wychwycić także zanieczyszczenia mniejsze niż 1 mm.
| Produkt | Maks. szerokość taśmy transportowej (mm) Przy poprzecznej instalacji nad przenośnik | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | pokaż PDF |
| DND-MC N2 | 800 | 200 | pokaż PDF |
| DND-MC N3 | 1000 | 200 | pokaż PDF |
| DND-MC N4 | 1200 | 200 | pokaż PDF |
| DND-MC N5 | 1400 | 200 | pokaż PDF |
| DND-MC N6 | 1600 | 200 | pokaż PDF |
| DND-MC N7 | 1800 | 200 | pokaż PDF |

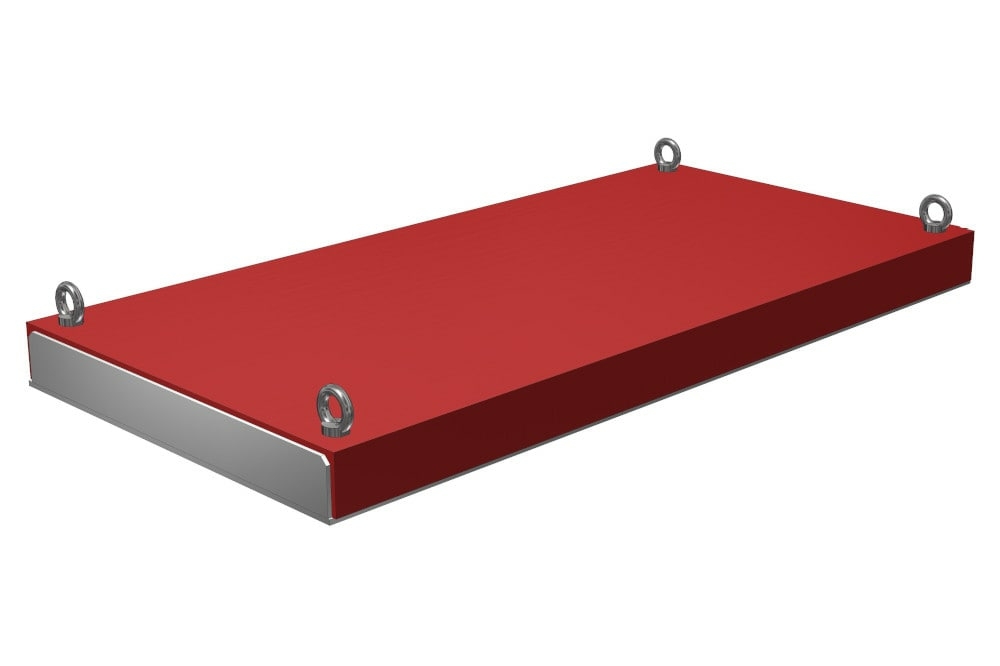

DND-MC Ns
- Wysokość instalacyjna do 220 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm
Silniejsza wersja neodymowa do instalacji na wysokości maks. 220 mm, przeznaczona do średnio wymagających zastosowań. Jej zaletą jest silna indukcja magnetyczna, wychwytywanie mniejszych zanieczyszczeń Fe i niewielka waga.
| Produkt* | Maks. szerokość taśmy transportowej (mm) Przy poprzecznej instalacji nad przenośnik | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | pokaż PDF |
| DND-MC Ns2 | 800 | 220 | pokaż PDF |
| DND-MC Ns3 | 1000 | 220 | pokaż PDF |
| DND-MC Ns4 | 1200 | 220 | pokaż PDF |
| DND-MC Ns5 | 1400 | 220 | pokaż PDF |
| DND-MC Ns6 | 1600 | 220 | pokaż PDF |
| DND-MC Ns7 | 1800 | 220 | pokaż PDF |

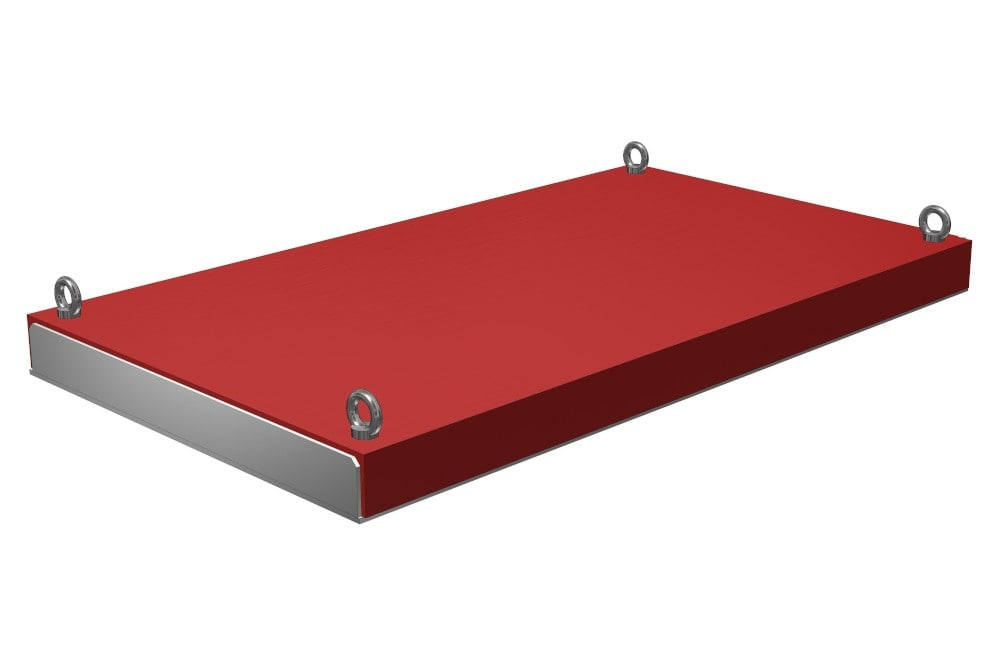

DND-MC Nm
- Wysokość instalacyjna do 250 mm
- Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm
Jest to najsilniejsza linia neodymowa przeznaczona specjalnie do zastosowań mobilnych, w których jest wymagana bardzo wysoka skuteczność separatora przy mniejszej głębokości materiału. Maksymalna wysokość instalacyjna wynosi 250 mm.
| Produkt | Maks. szerokość taśmy transportowej (mm) Przy poprzecznej instalacji nad przenośnik | Maks. zalecana wysokość instalacyjna (mm) | Karta techniczna |
|---|---|---|---|
| DND-MC Nm1 | 500 | 300 | pokaż PDF |
| DND-MC Nm2 | 800 | 300 | pokaż PDF |
| DND-MC Nm3 | 1000 | 300 | pokaż PDF |
| DND-MC Nm4 | 1200 | 300 | pokaż PDF |
| DND-MC Nm5 | 1400 | 300 | pokaż PDF |
| DND-MC Nm6 | 1600 | 300 | pokaż PDF |
| DND-MC Nm7 | 1800 | 300 | pokaż PDF |
W jakich gałęziach przemysłu można zastosować blok magnetyczny?
Blok magnetyczny z ręcznym oczyszczaniem znajdzie zastosowanie m.in. w przemyśle recyklingowym, wydobywczym, sektorze tworzyw sztucznych, przy produkcji szkła i w przemyśle drzewnym.
