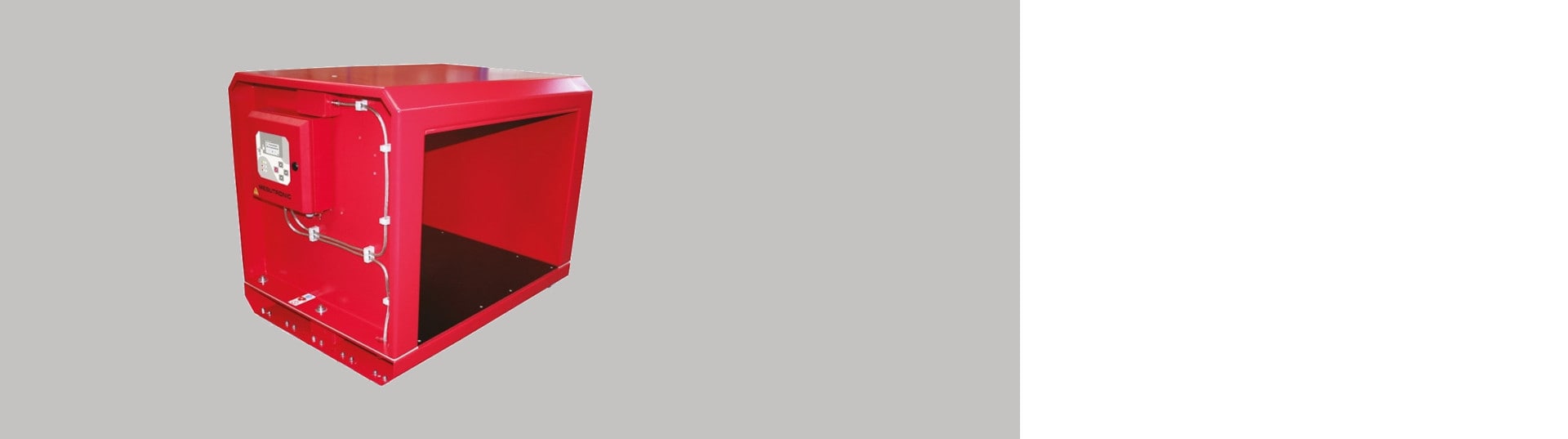

Tunelowy detektor metali METRON 05 D

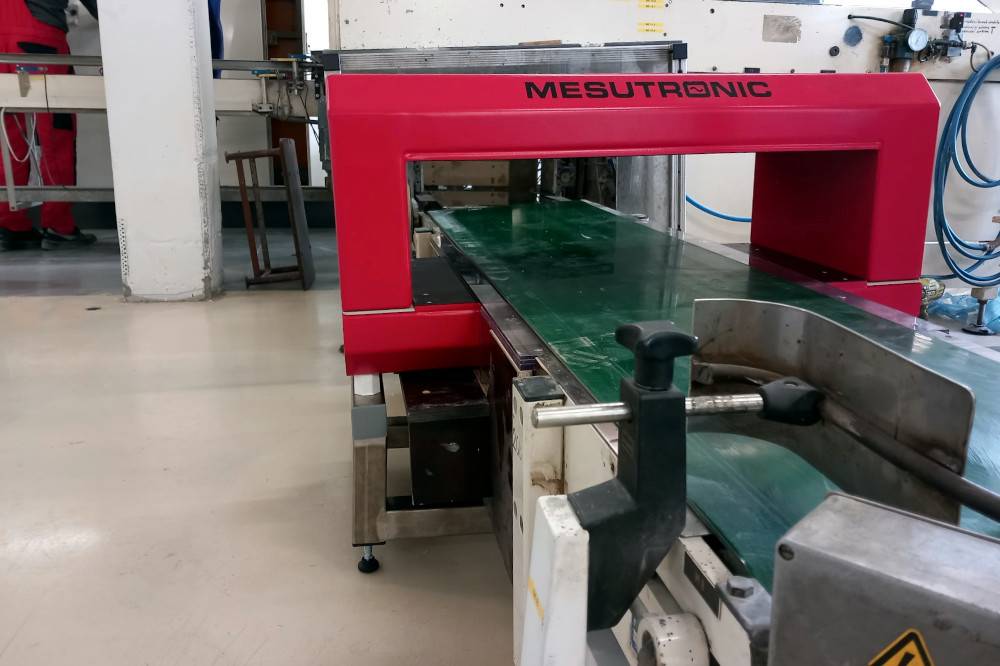

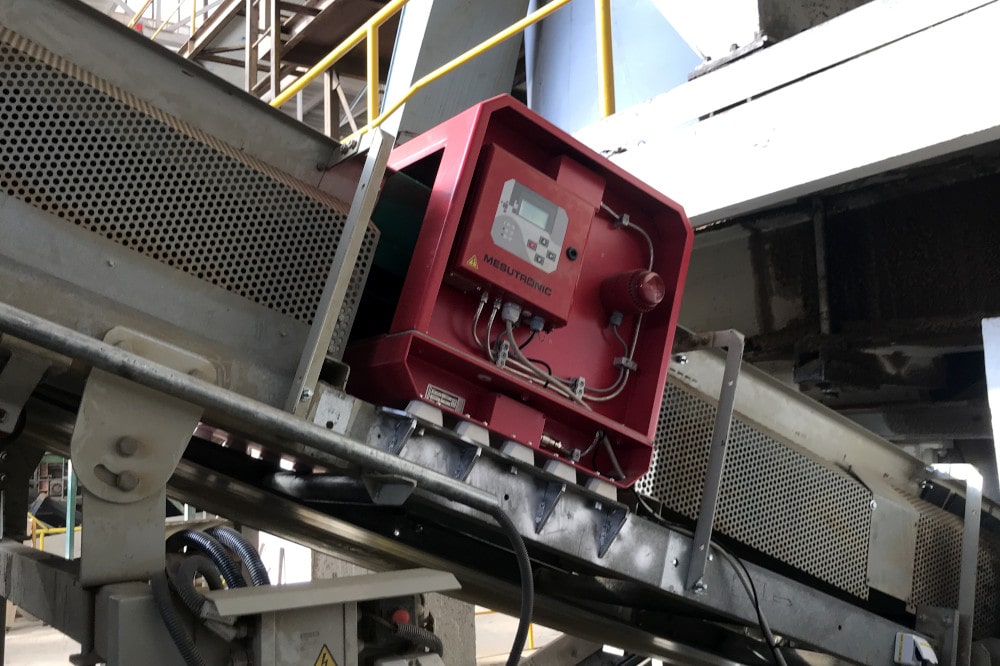

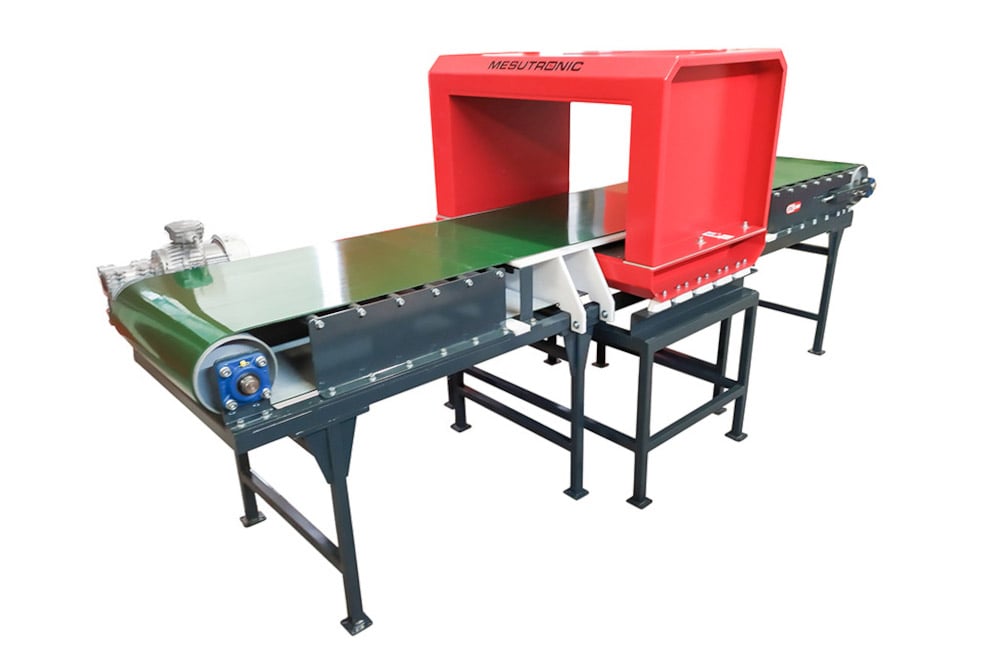

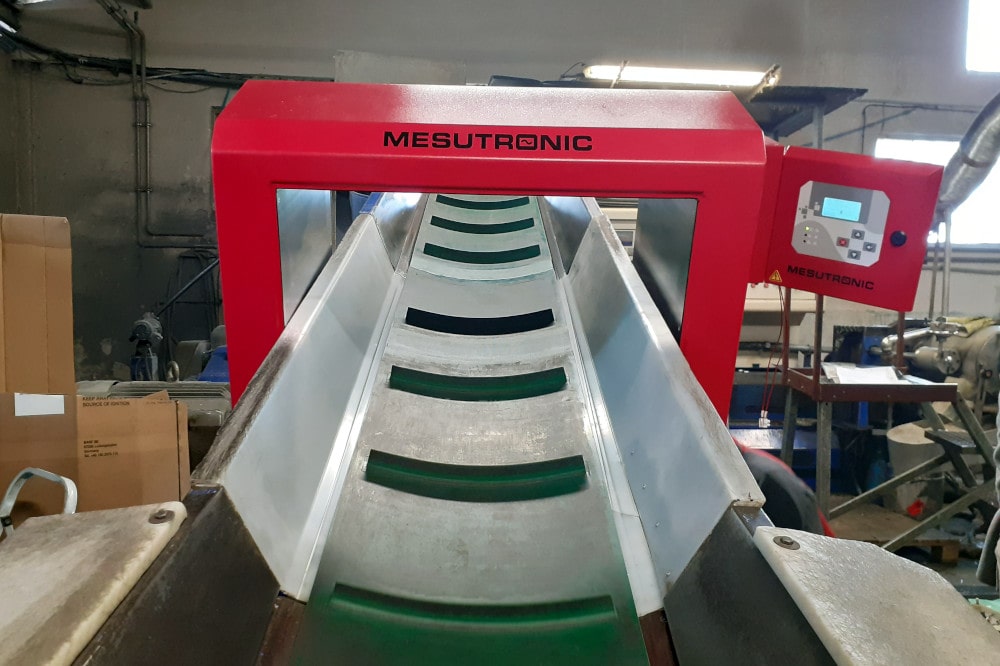

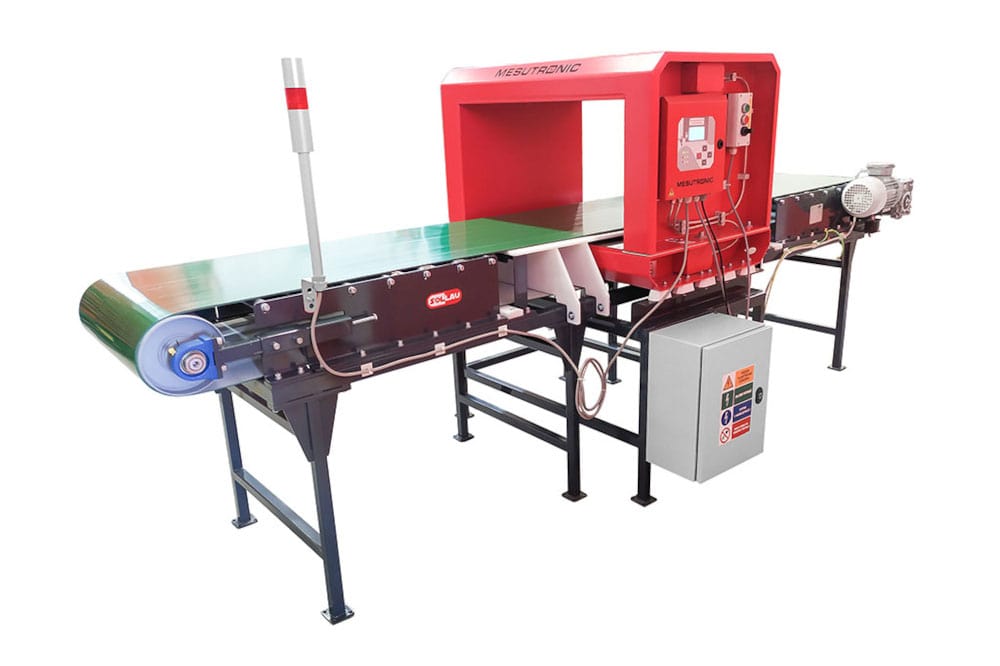

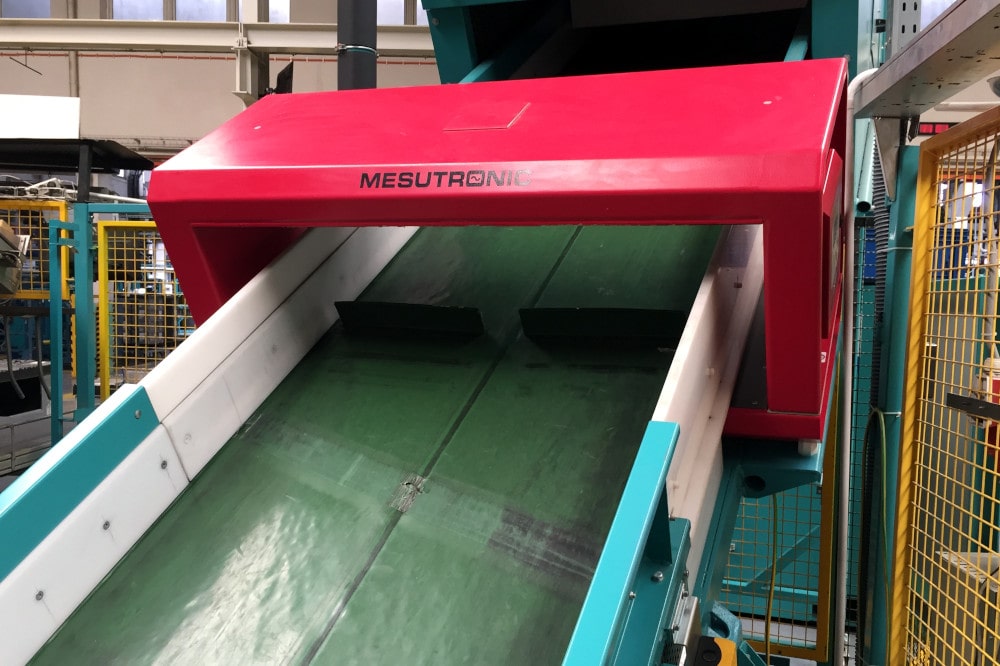

Tunelowy detektor metalu METRON 05 D służy do wykrywania cząstek metalu na przenośniku. Oprócz przenośnika, ten rozkładany tunelowy detektor metalu można zainstalować na podajniku wibracyjnym lub zjeżdżalni. Jego zaletą jest fakt, że detektor można rozłożyć na dwie części, dzięki czemu można gołatwo zainstalować na istniejącym przenośniku bez konieczności przerywania taśmy.
Dzięki swojej korzystnej cenie METRON 50 D jest jednym z najczęściej stosowanych detektorów tunelowych.

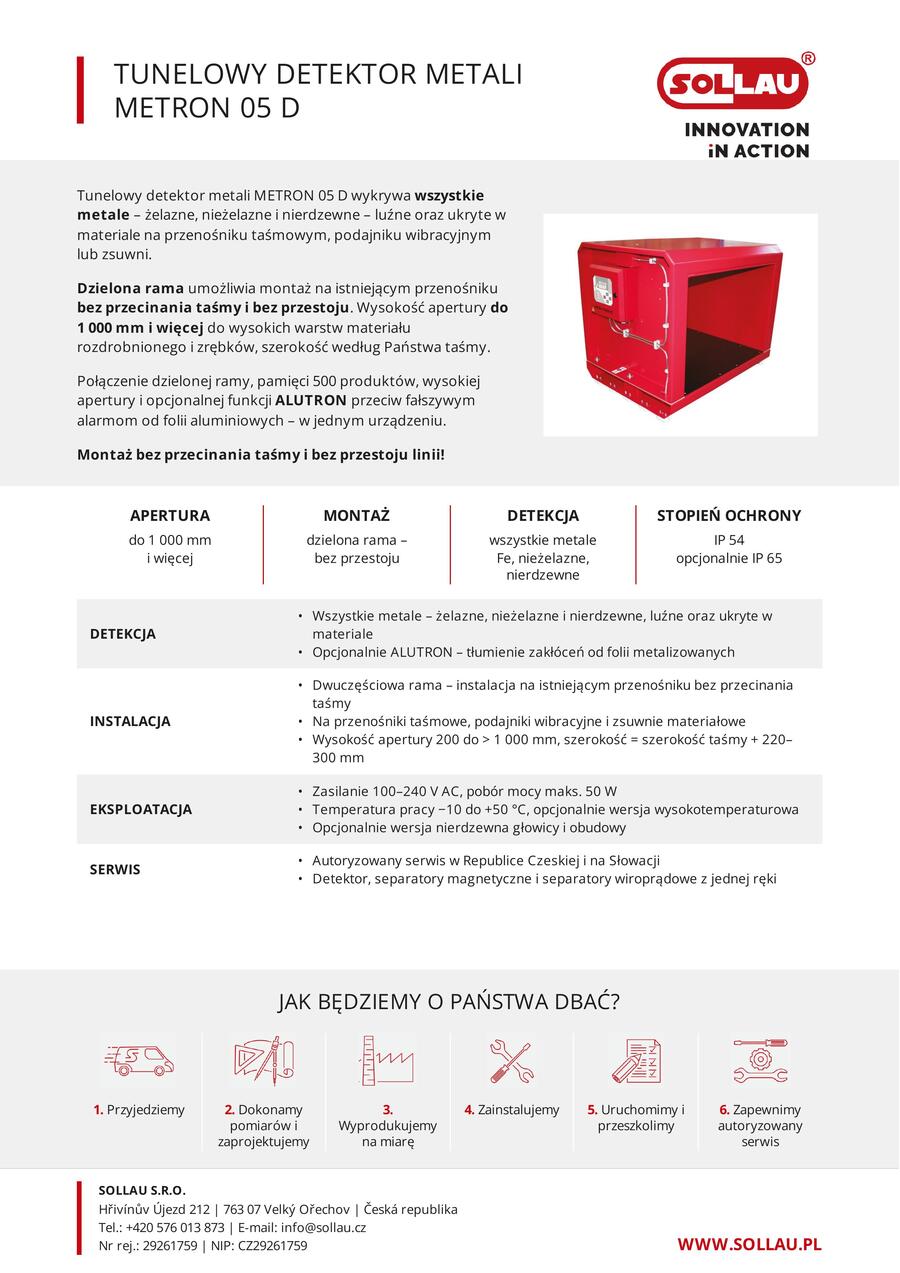

Główne zalety tunelowego detektora metali
- Możliwy do zdemontowania wykrywacz metali do montażu na przenośniku taśmowym, podajniku wibracyjnym lub zsypie materiałowym.
- Wykrywa wszystkie metale luźne i ukryte w materiale.
- Niezawodna technologia sprawdzona w praktyce.
- Inwestycja, która chroni wartościowe maszyny przed przeniknięciem metalu.
- Wysoka dokładność wykrywania nawet w wymagających warunkach przemysłowych.
- Szybki i łatwy montaż
Tunelowy detektor metali METRON 05 D jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Prosty - w instalacji i obsłudze
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na wymiar
4. Zainstalujemy
5. Uruchomimy i wyszkolimy
6. Zapewnimy autoryzowany serwis
Garantujemy vykonanie testu w ciagu 3 dni!
Nasz test idealnie spelni Twoje oczekiwania!
Przetestujemy Twój material na naszych separatorach magnetycznych BEZPLATNIE!
Wyposażenie opcjonalne
Detektory METRON 05 D możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- Możliwość/opcja zdalnego resetowania urządzenia
- Sterowanie przenośnikiem – odwrotna praca przenośnika
- Wizualne oznaczenie zanieczyszczeń – znakowanie kolorem
- Usuwanie zanieczyszczeń – pusher tj. popychacz, urządzenie zrzucające, wycinanie zanieczyszczonego materiału
- Modyfikacje SW zgodnie z wymaganiem użytkownika – transfer danych, specyficzne operacje kontrolne
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Obudowa głowicy detekcyjnej i modułu sterującego wykonana ze stali nierdzewnej
- Stopień ochrony IP 65
- Wersja kolorowa na zamówienie
- Specjalne zasilanie, zaciski itp.
- Konstrukcja do pracy w wysokich temperaturach
- Wersja Alutron – brak fałszywych sygnałów powodowanych przez folię metalizowaną - Patent nr 4342826

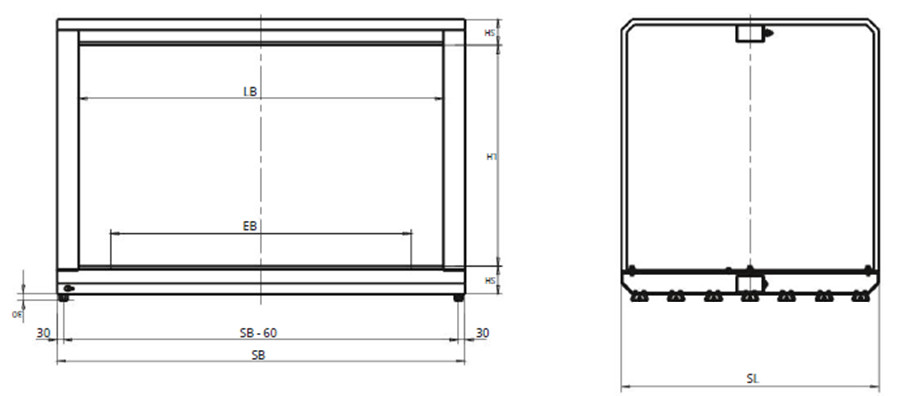

Rozmiary
| LH: Wysokość otworu przysłony (mm) | EB: Obszar wykrywania (mm) | LB: Szerokość otworu przysłony (mm) | SH: Grubość | SL: Długość detektora (mm) | SB: Szerokość detektora (mm) |
|---|---|---|---|---|---|
| 200 | Volitelná | EB + 220 | 115 | 400 | LB + 200 |
| 300 | Volitelná | EB + 220 | 115 | 500 | LB + 200 |
| 400 | Volitelná | EB + 240 | 115 | 600 | LB + 200 |
| 500 | Volitelná | EB + 240 | 115 | 700 | LB + 200 |
| 600 | Volitelná | EB + 240 | 115 | 750 | LB + 200 |
| 700 | Volitelná | EB + 280 | 115 | 800 | LB + 200 |
| 800 | Volitelná | EB + 280 | 120 | 850 | LB + 200 |
| 900 | Volitelná | EB + 280 | 120 | 900 | LB + 200 |
| 1000 | Volitelná | EB + 280 | 120 | 1000 | LB + 200 |
| > 1000 | Volitelná | EB + 300 | 120 | 1200 | LB + 200 |
Metal free = Strefa wolna od metali - MFZ
Dla prawidłowego działania detektora metalu istotne jest, aby w bezpośrednim sąsiedztwie otworu detektora nie znajdowały się ani nieruchome (np. konstrukcja przenośnika, pokrywa przenośnika), ani ruchome metale (np. rolki przenośnika). Dlatego dla każdego detektora należy zdefiniować MFZ, w której nie powinny znajdować się metale ruchome i nieruchome. Otwór wykrywacza metalu powinien znajdować się w środku strefy wolnej od metalu. Przestrzeganie zasad MFZ podczas instalacji detektora pozwala uniknąć fałszywych sygnałów i błędnego odrzucania produktów oraz przyczynia się do prawidłowego działania detektora.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych
Czułość detektora
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.

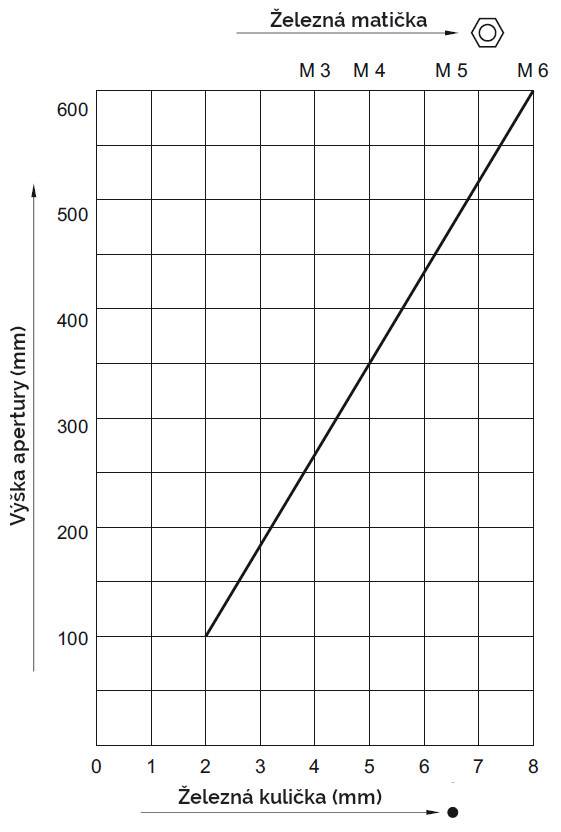

Diagram czułości detektora METRON 05 D dla LB 1,5 x LH

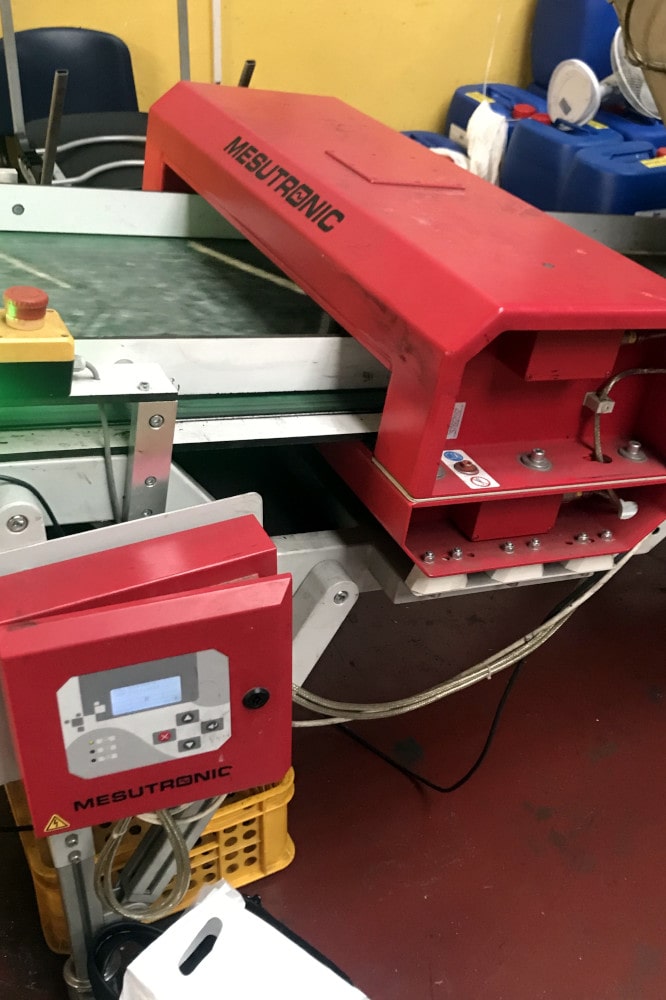

Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów METRON 05 D jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 54
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Maks. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95% (bez kondensacji)
- Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 30 m/s (większa prędkość na żądanie).
- Kabel zasilający o długości 1,8 m z wtyczką
