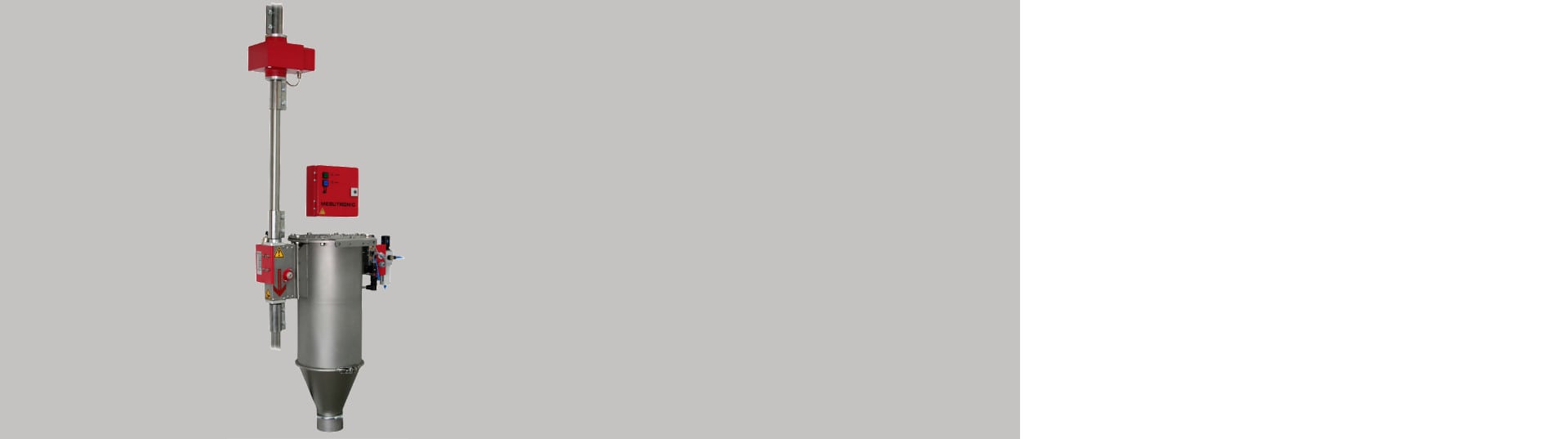

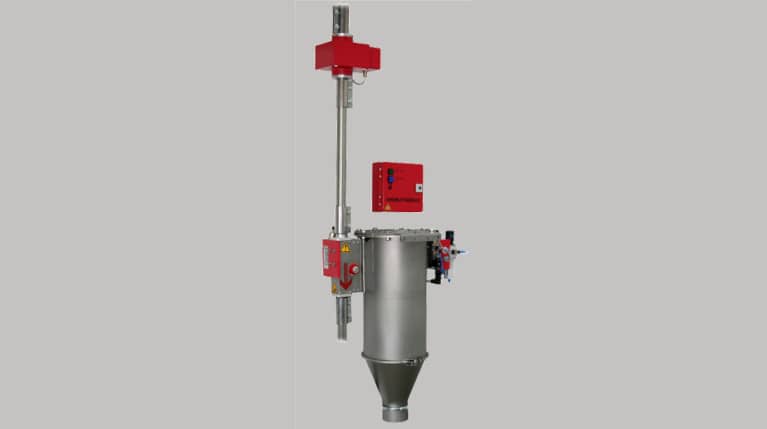

Rurowy detektor metali P-TRON 03 FM
Cenowo korzystny rurowy detektor metali P-TRON 03 FM jest stosowany do wykrywania cząstek metali w materiałach sypkich transportowanych próżniowo przez rurociągi. Przeznaczony jest do montażu w rurociągach pionowych i poziomych. Jest on często stosowany do wykrywania metali w materiałach z tworzyw sztucznych (granulatach, regranulatach, płatkach...).
Detektor jest w pełni automatyczny i wyposażony w szybkoobrotową klapę wybijającą, która umożliwia bardzo precyzyjne usuwanie zanieczyszczeń i minimalizuje straty dobrego produktu.
Główne zalety tego wykrywacza metali to niska cena, która umożliwia bardzo szybki zwrot z inwestycji, oraz łatwa instalacja.
Detektor ten jest standardowo dostarczana z otworem wlotowym o średnicy 38-80 mm.
Obsługa jednostki sterującej jest bardzo prosta, jednostka jest stabilna i trwała.
Główne zalety rurowego detektora metali
- Wykrywanie metali w rurach pneumatycznych bez przerywania przepływu materiału
- Automatycznie wykrywa wszystkie metale luźne i ukryte w materiale
- Elastyczna integracja w istniejących rurociągach - niezależnie od kierunku przepływu materiału, szybko i tanio
- Wyjątkowo łatwa obsługa
- Precyzyjne i rzetelne działanie

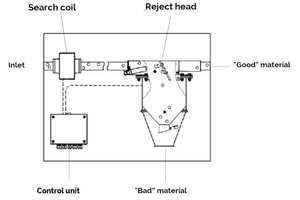

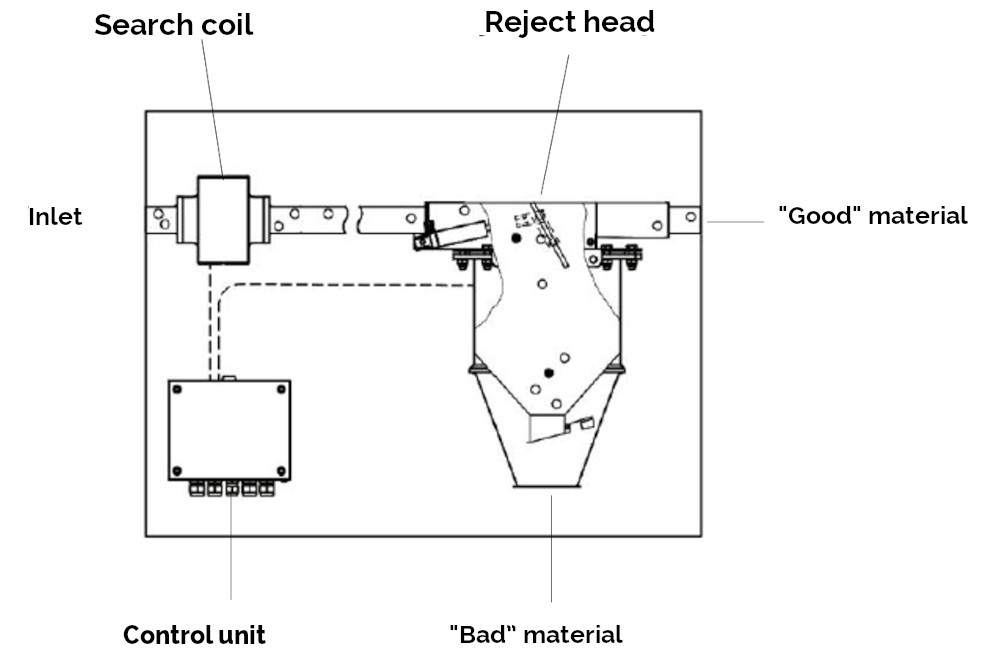

Zasada działania detektora
Detektor metalu serii P-TRON jest instalowany w rurze, która pneumatycznie transportuje materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony metalem, cewka wykrywa ten metal i wysyła sygnał do otwarcia zaworu odcinającego. Zanieczyszczenia metalowe i część materiału są kierowane do składowiska materiałów złych. Następnie klapa automatycznie powraca do pozycji wyjściowej.
Dzięki zastosowanej szybkoobrotowej klapie wybijającej jego praca jest bardzo szybka i precyzyjna, co powoduje minimalne straty dobrego materiału. Czas usuwania materiału można regulować.
Rurowy detektor metali P-TRON 03 FM jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Wytrzymały – pod względem technologii i wydajności
- Szybki - w reagowaniu i czyszczeniu
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na wymiar
4. Zainstalujemy
5. Uruchomimy i wyszkolimy
6. Zapewnimy autoryzowany serwis
Garantujemy vykonanie testu w ciagu 3 dni!
Nasz test idealnie spelni Twoje oczekiwania!
Przetestujemy Twój material na naszych separatorach magnetycznych BEZPLATNIE!
Wyposażenie opcjonalne
Detektory P-TRON 03 FM mogą być dostarczane z szeroką gamą wyposażenia dodatkowego:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk …
- Licznik cykli wybijania
Rozmiary
P-TRON 03 FM H – instalacja horyzontalna
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | K (mm) |
|---|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 554 | 75 | 90 | 150 |
| 65, 70, 75, 80 | 310 | 430 | 566 | 80 | 98 | 160 |
P-TRON 03 FM V – instalacja wertykalna
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) |
|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 246 | 150 | 600 |
| 65, 70, 75, 80 | 310 | 430 | 250 | 160 | 620 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych.
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.
Tabelka wrażliwości detektora P-TRON 03 FM
| Model | P-TRON 03 FM 38 | P-TRON 03 FM 45 | P-TRON 03 FM 50 | P-TRON 03 FM 55 | P-TRON 03 FM 60 | P-TRON 03 FM 65 | P-TRON 03 FM 70 | P-TRON 03 FM 75 | P-TRON 03 FM 80 |
|---|---|---|---|---|---|---|---|---|---|
| Średnica otworu (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| Fe kulka (mm) | 0,6 | 0,9 | |||||||
| NonFe kulka (mm) | 0,6 | 1,0 | |||||||
| SS kulka (mm) | 1,0 | 1,5 | |||||||
Jednostka sterująca AMD 03
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Prosta obsługa
- Monitorowanie poprawności i działania systemu
- Tłumienie drgań przenośnika
- Łatwe serwisowanie i diagnostyka
- Ciągłe równoważenie jednostki
- Optyczna sygnalizacja wykrycia i nieprawidłowego działania
Zakres dostawy
Częścią składową dostawy detektorów P-TRON 03 FM jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 0,4 A
- Stopień ochrony: IP 54
- Min. temperatura pracy: - 10 °C
- Maksymalna temperatura pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95 % (bez kondensacji)
- Szybkość transportowa: 0,5 – 30 m/sec
- Zużycie sprężonego powietrza: 0,2 l na separację
- Materiał: maks. średnica 0,5 – 8,0 mm
- Kabel zasilający: 1,8 m z wtyczką
