Separacja metali z brązowego cukru (studium przypadku)
Stan wyjściowy
Klient przetwarza brązowy cukier o frakcji 0,8 - 1,0 mm. Wydajność produkcyjna wynosi 5 t/godz.
Opis problemu
Wymaganiem klienta było oddzielenie metali od brązowego cukru. W materiale pojawiają się metale o wielkości od 1 do 10 mm, co jest całkowicie nie do przyjęcia dla klienta. Ponieważ występowanie metali jest dość częste, klient wybierał między separatorem czyszczonym ręcznie i automatycznie. W rezultacie klient preferował ręcznie czyszczony separator magnetyczny, ale ze względu na oczekiwaną częstość czyszczenia wymagał separatora z prostym i szybkim systemem czyszczenia.
Technologia jest sklasyfikowana jako klasa zagrożenia wybuchem ATEX 22.
Mając to na uwadze, konieczne jest zaprojektowanie odpowiedniego separatora magnetycznego.
Rozwiązanie problemu
Ponieważ klient wymagał oddzielenia zanieczyszczeń ferromagnetycznych o wielkości 1 mm, zaleciliśmy zastosowanie separatora magnetycznego z rusztem. Separator ten jest wyposażony w najsilniejsze magnesy neodymowe, które wytwarzają niezwykle silne pole magnetyczne o sile 18 700 G!
Dzięki zastosowaniu silnych magnesów możemy niezawodnie wychwytywać nie tylko zanieczyszczenia o wielkości 1 mm, ale nawet znacznie mniejsze - od 1 mikrona! Klient bardzo to docenił.

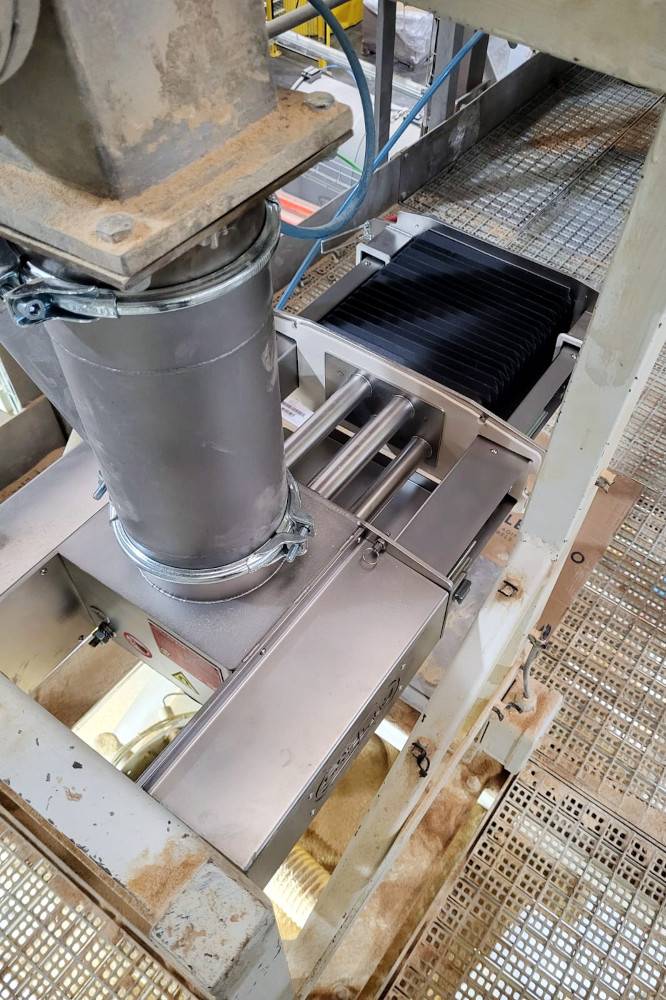

Zidentyfikowaliśmy odpowiednie miejsce instalacji za przenośnikiem ślimakowym. Stamtąd cukier spada na kraty separatora magnetycznego z wysokości około 0,5 m. Zainstalowaliśmy magnetyczny separator skrzynkowy MSS-MC LUX 150/5 Ex w rurze o średnicy 150 mm.

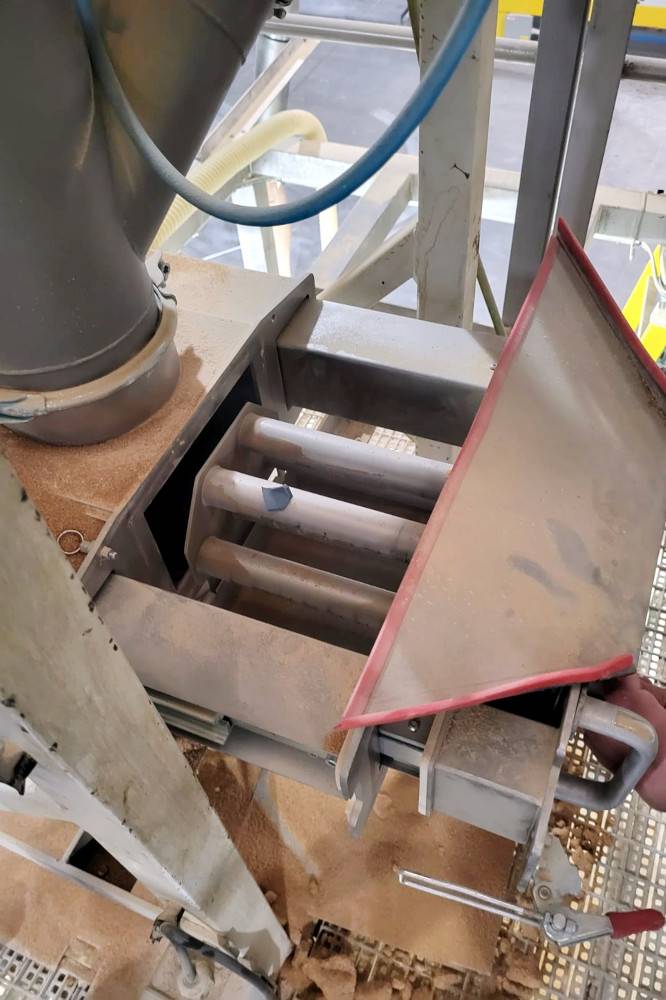

Zaletą tego separatora jest przede wszystkim łatwy i bezpieczny system czyszczenia. Rdzenie magnetyczne są mocno przymocowane do korpusu, więc nie ma ryzyka obrażeń podczas czyszczenia separatora (podczas czyszczenia separatorów z luźnymi siatkami magnetycznymi istnieje ryzyko, że siatka zostanie pociągnięta za metalowy przedmiot - podłogę, rurę - i palce zostaną zranione). Czyszczenie to kwestia sekund!
Separator został przez nas wyprodukowany tak, aby spełniał wymagania dotyczące instalacji w strefie ATEX 22.
Zalety filtra magnetycznego MSS-MC LUX 150/5 Ex
Regularne czyszczenie powoduje wychwytywanie 20-50 g zanieczyszczeń ferromagnetycznych na godzinę. Wychwytywane są nawet bardzo małe zanieczyszczenia mikronowej wielkości.
Wykazano, że w materiale mogą również występować duże zanieczyszczenia ferromagnetyczne. Udało nam się nawet wychwycić zanieczyszczenie o wymiarach 40 x 25 mm! Mogłoby to spowodować uszkodzenie kosztownej technologii produkcji.
Klient jest zadowolony z naszego sprzętu - odpowiada mu wydajność separacji magnetycznej i łatwy system czyszczenia separatora.

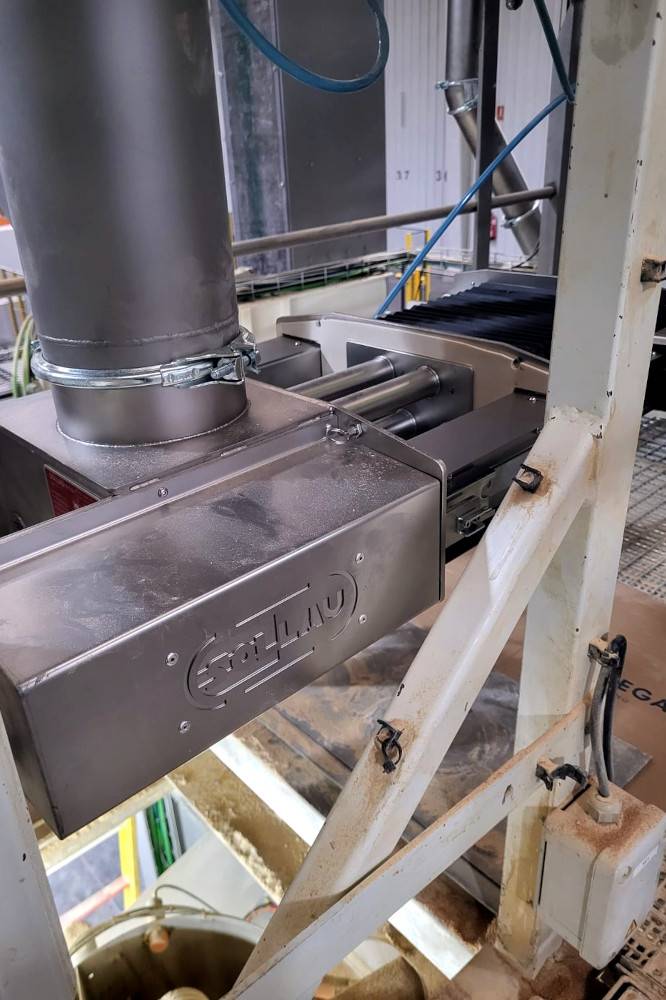

Wykorzystane urządzenie: Magnetyczny separator skrzynkowy MSS-MC LUX 150/5 Ex
Zalety separatora magnetycznego MSS-MC LUX 150/5 Ex
- Dwustopniowa separacja
- Tuleja ochronna rdzenia magnetycznego
- Łatwe, szybkie i bezpieczne czyszczenie
- Duża różnorodność połączeń
- 18 700 Gaussów na rdzeniu i 12 200 Gaussów na osłonie
